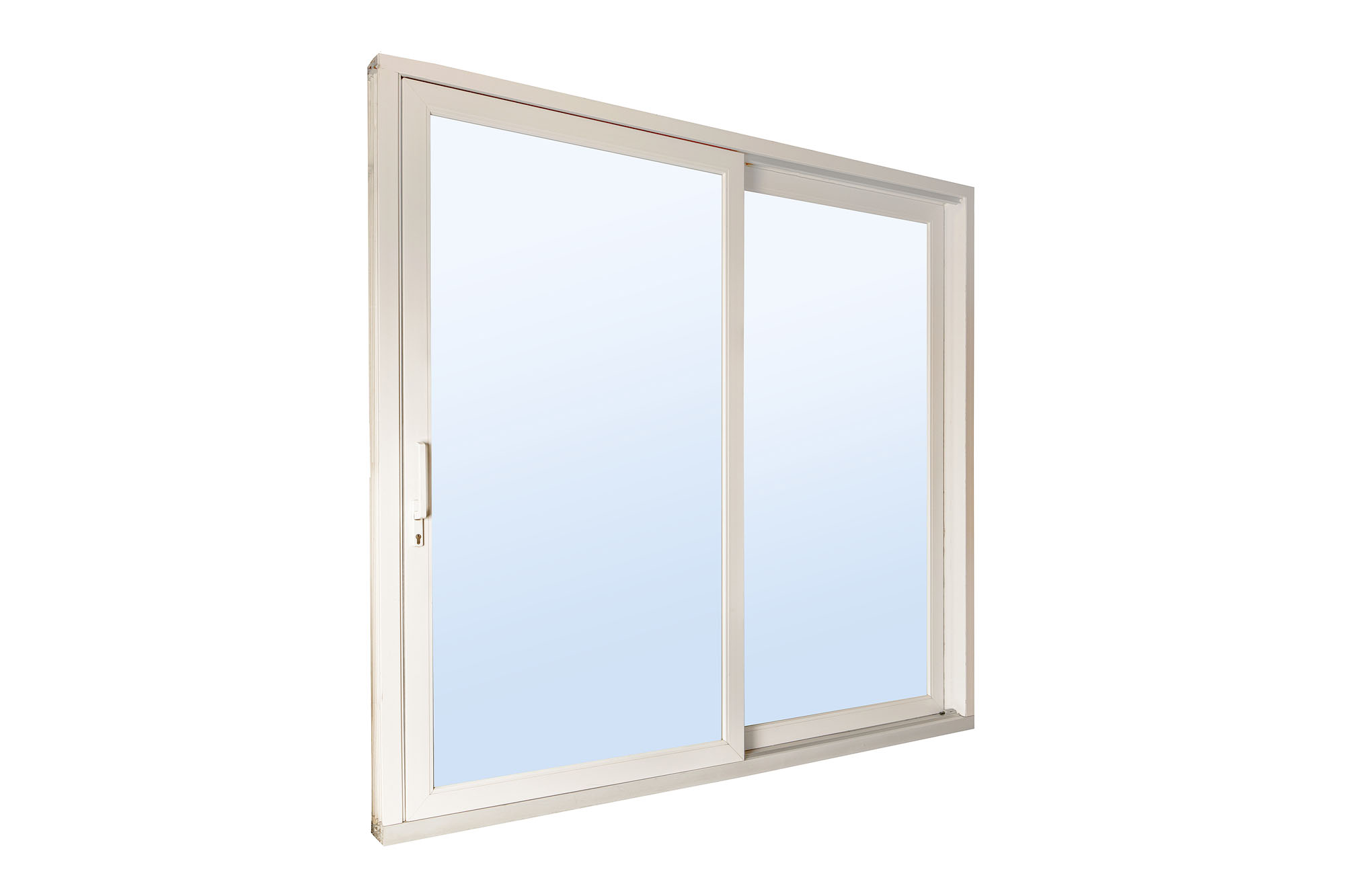

Portes coulissantes relevables HST REHAU
DÉTAILS TECHNIQUES
- Matériel : RAU-FIPRO : PVC renforcé de fibres, RAU-PVC, ne contient ni cadmium ni plomb
- Scellant : RAU-SR, RAU-PREN (noir, gris)
- Profondeur de construction de la branche/jambe : 203 mm / 86 mm
- Taille maximale des feuilles : H 2400 mm / L 2500 mm
- Nombre de chambres : 5
- Épaisseur visible du cadre/feuille : 63 mm / 97 mm
- Poids total maximal des feuilles : 400 kg
- Coefficient de transfert de chaleur Uf : jusqu’à 1,3 W/m2K
- Résistance à la pression du vent : jusqu’à la classe B3 selon la norme DIN EN 12210
- Étancheté des douches : jusqu’à la classe 9A selon la norme DIN EN 12208
- Perméabilité à l’air : Classe 4 selon le DIN EN 12207
- Fonctionnement permanent : Classe 2 selon DIN EN 12400
- Isolation acoustique : jusqu’à Rw,P = 42 dB
- Protection contre le cambriolage : jusqu’à la semaine 2 selon le DIN V ENV 1627
- Anoblissement de surface : Enroulement avec des motifs en bois et des couleurs RAL, capuchons en aluminium
OUVERTURES

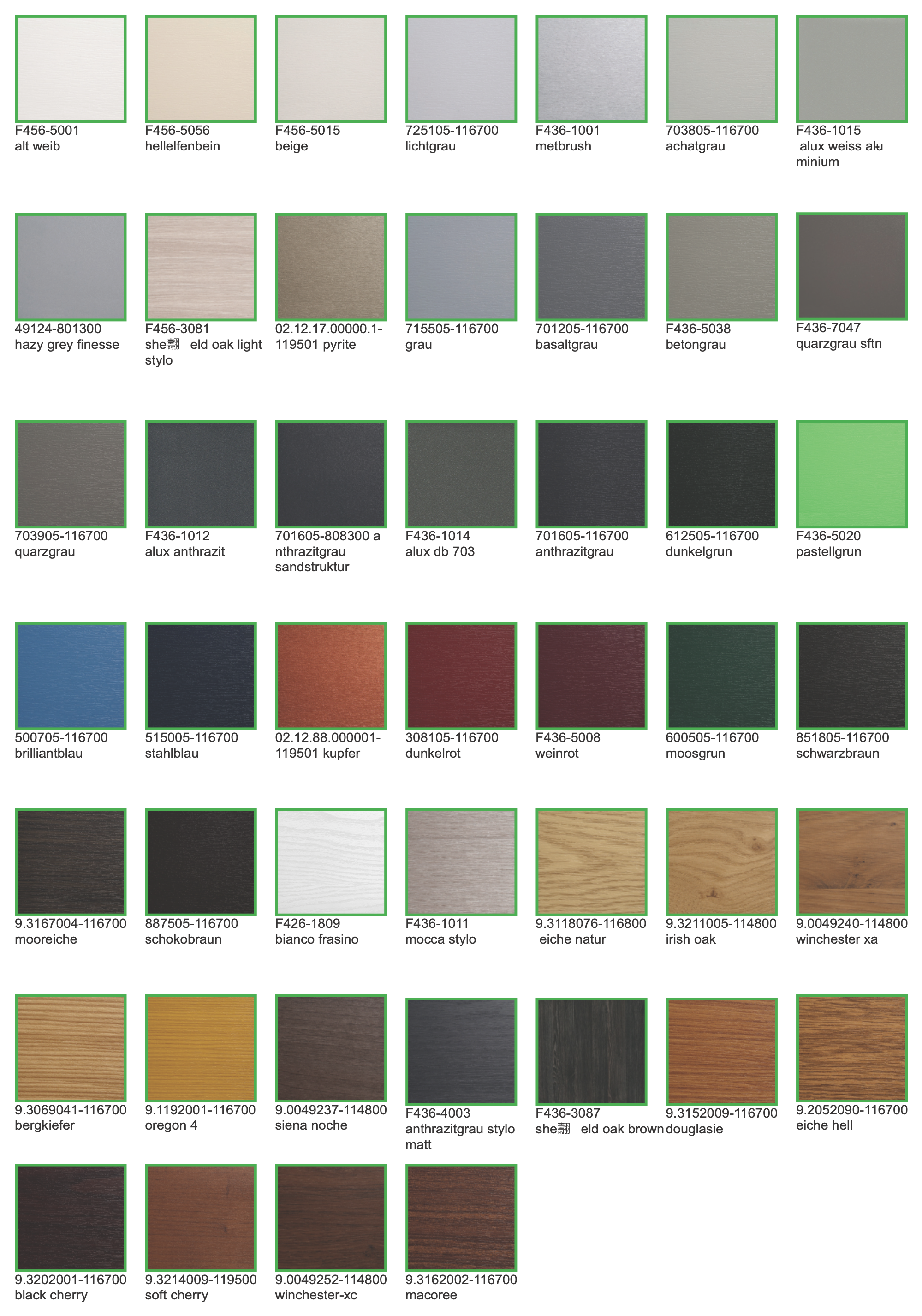

COULEURS
Plus de 52 nuances
Variantes complexes pour tout style et idée
Vous pouvez opter pour le bon design, en faisant le choix parmi les nombreuses couleurs et décorations parfaitement adaptées à toute vision architecturale. Putetti choisit entre un blanc vif ou toute autre teinte réalisée en enveloppant avec des feuilles de bois imitation, unies ou spéciales.
Standard BASIC
Conception spéciale des feuilles
La feuille et le cadre sont dans un même plan et ont des surfaces HDF.
Boîtier du mécanisme coulissant
La nouvelle forme du boîtier assure une installation parfaite ainsi qu’une utilisation sûre et facile du ferrures, le protégeant des intempéries.

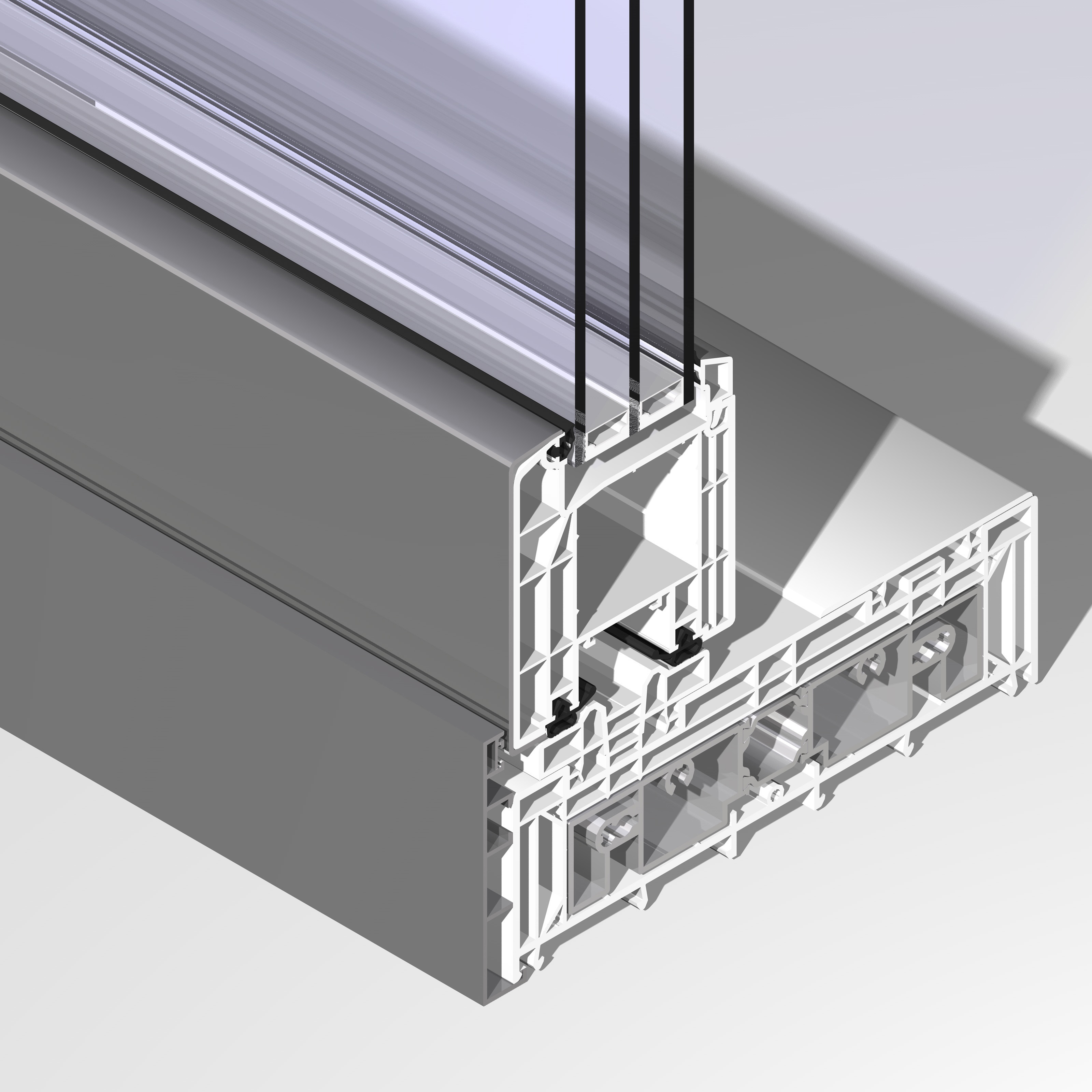

Renforcement du châssis
Le renfort en aluminium avec barrière thermique isole très efficacement. Les canaux à vis permettent l’installation de tout type de seuil.
Profondeur de la faille
Des paquets en verre d’épaisseurs allant jusqu’à 53 mm peuvent être montés.

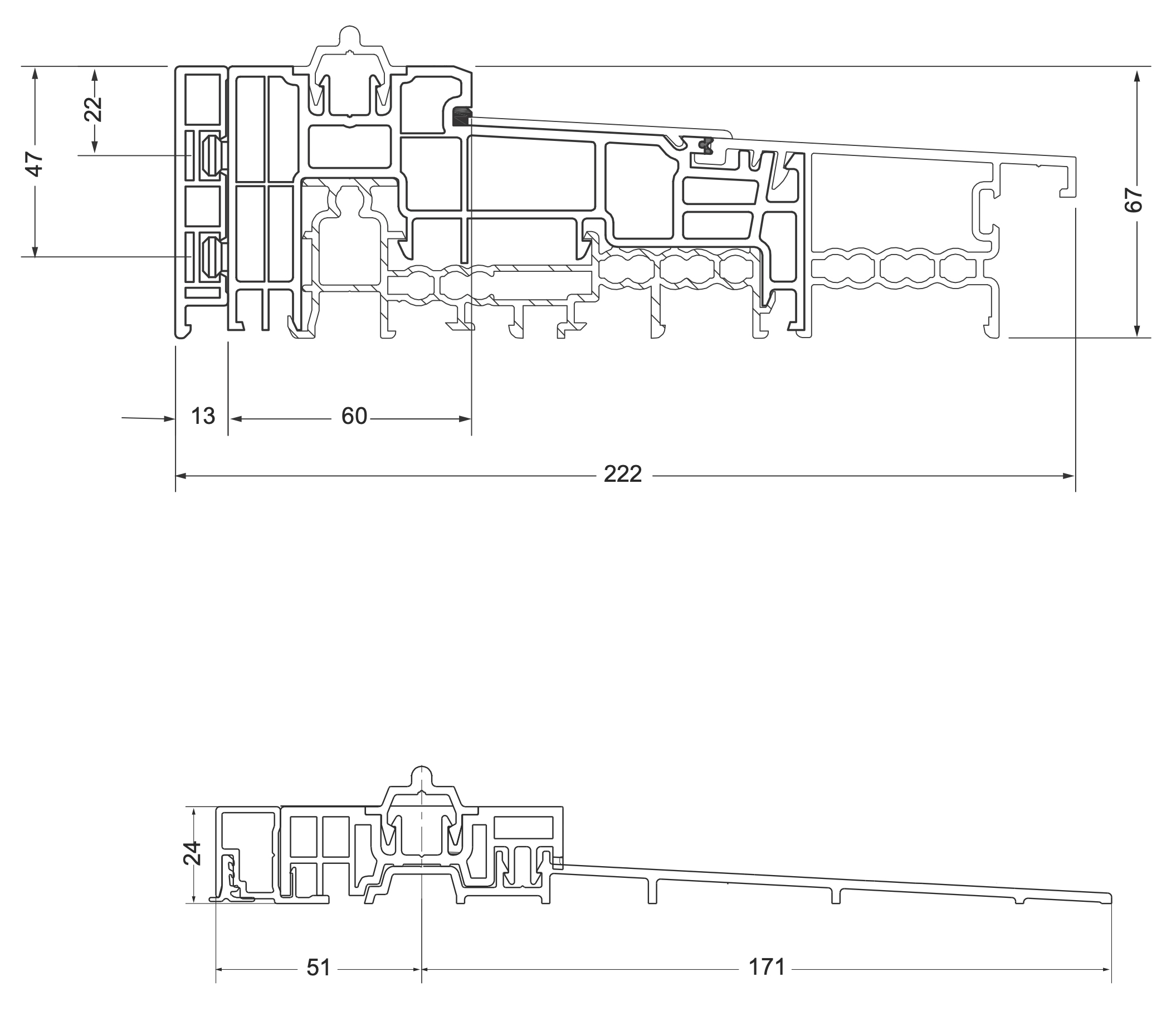

Seuils plats
Les seuils répondent aux exigences des constructions sans obstacles (différence de niveau maximale de 20 mm).

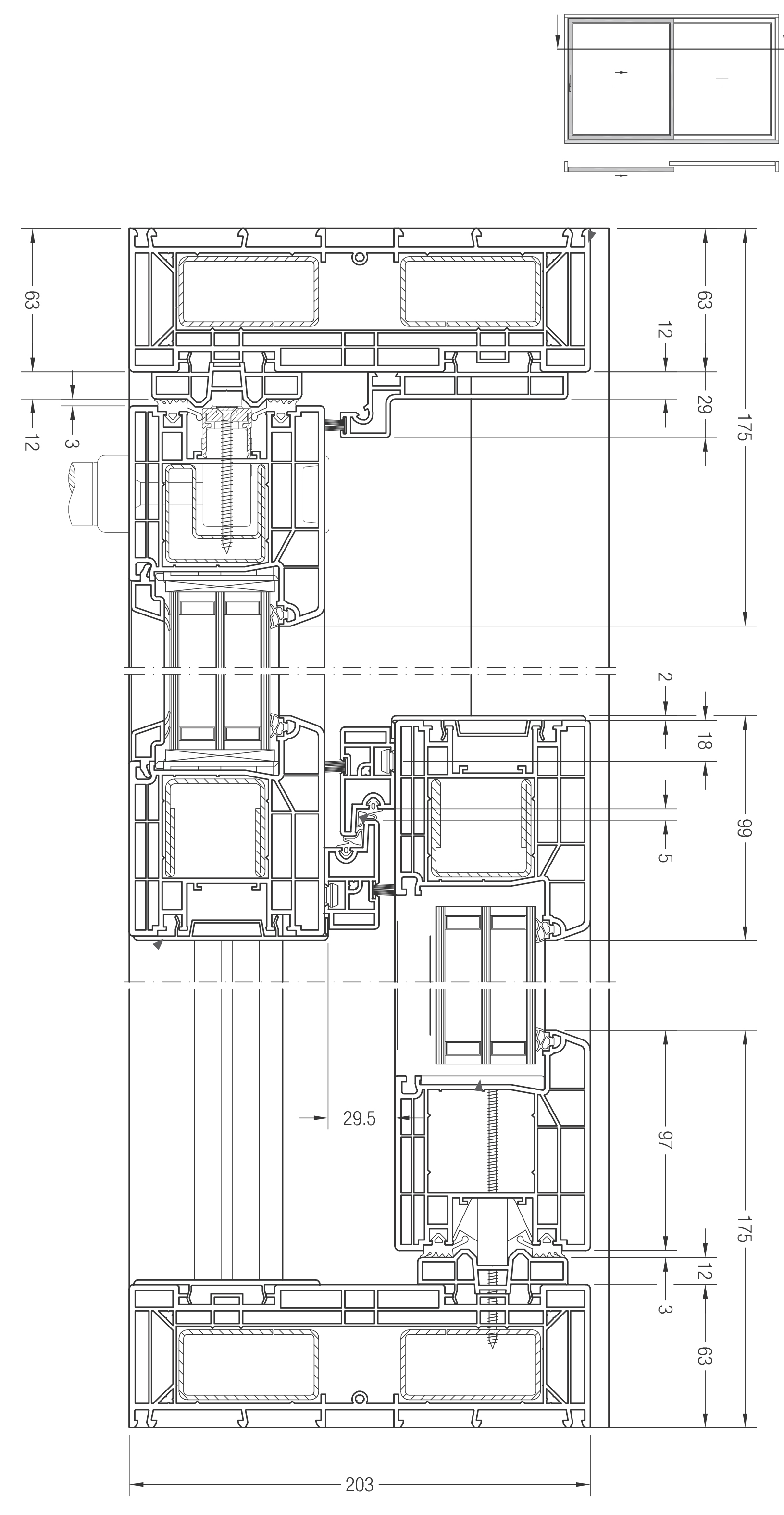

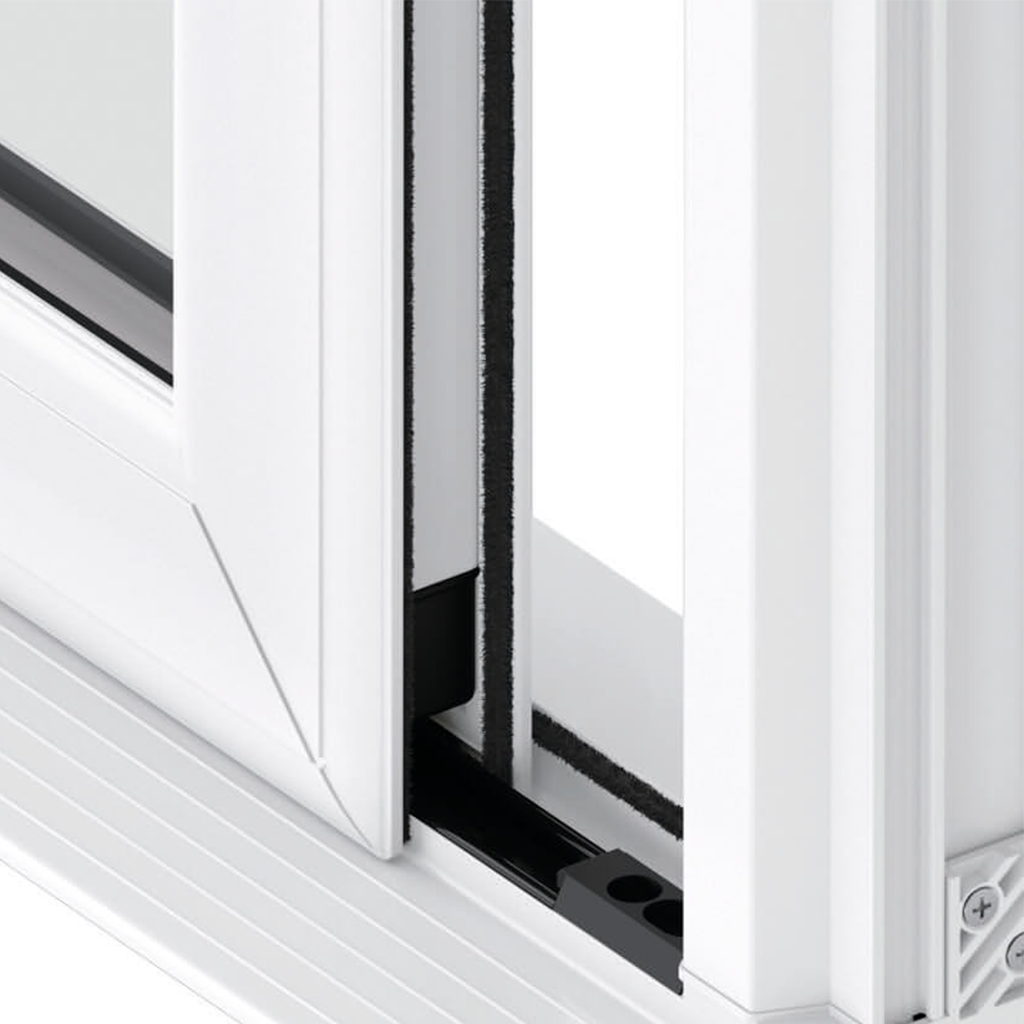

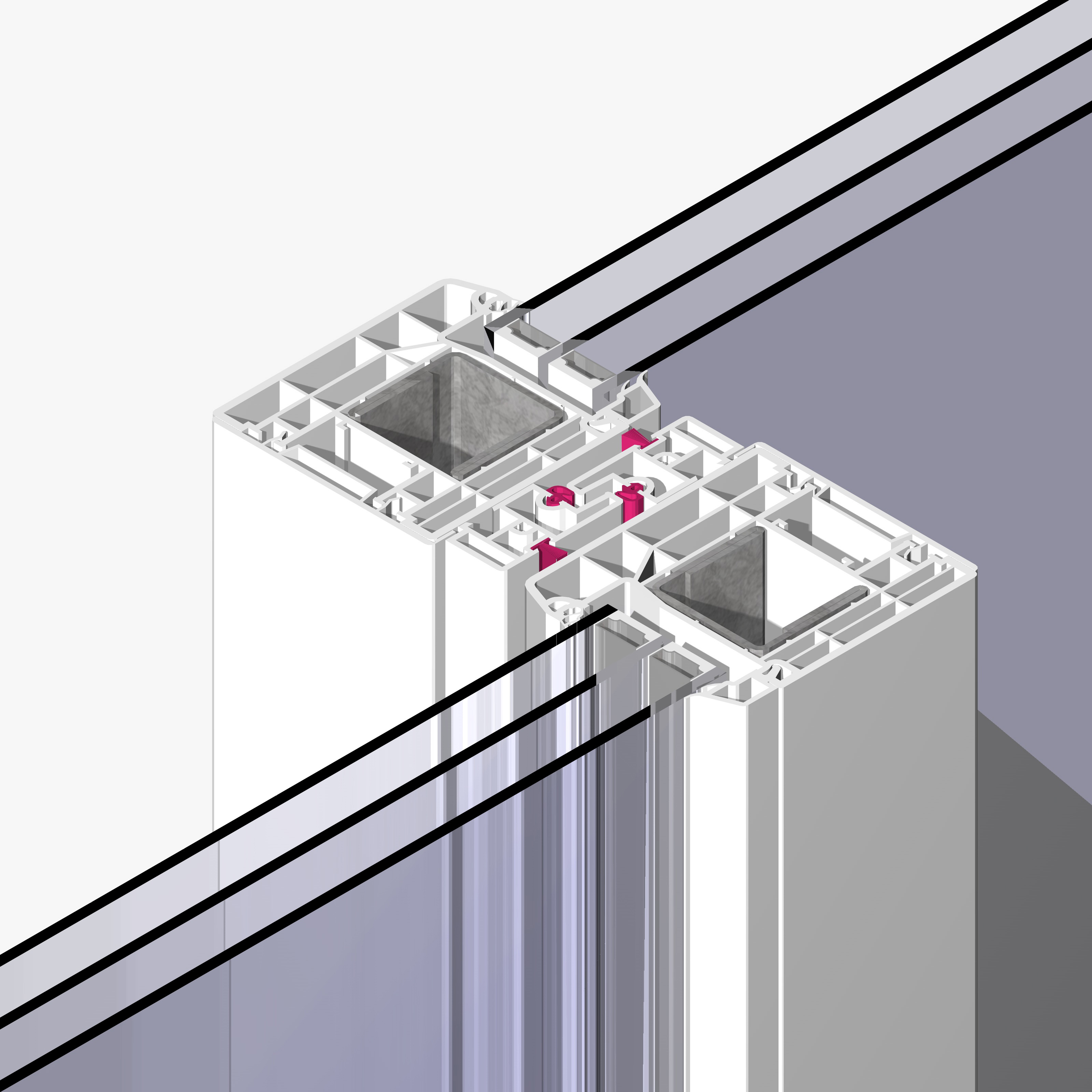

Fermeture médiane
Les profils spéciaux assurent une parfaite étanchéité entre les panneaux, permettant de fabriquer les panneaux dans différentes couleurs (intérieur / extérieur).
Installation
Les fixations sont masquées par des profils système standardisés.
Coffre de volet roulant
La feuille et le cadre sont dans un même plan et ont des surfaces HDF.
Standard PREMIUM

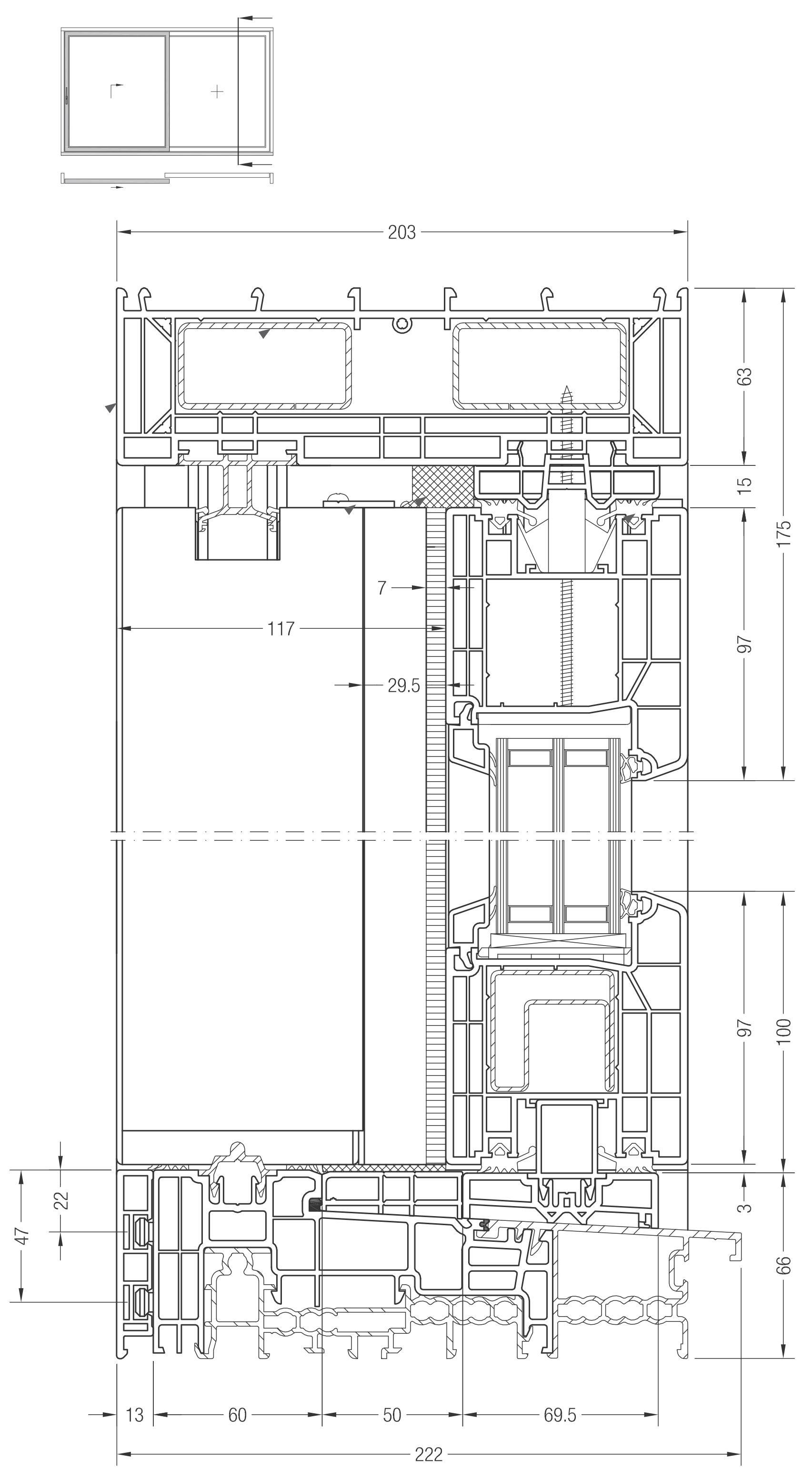

FICHE TECHNIQUE

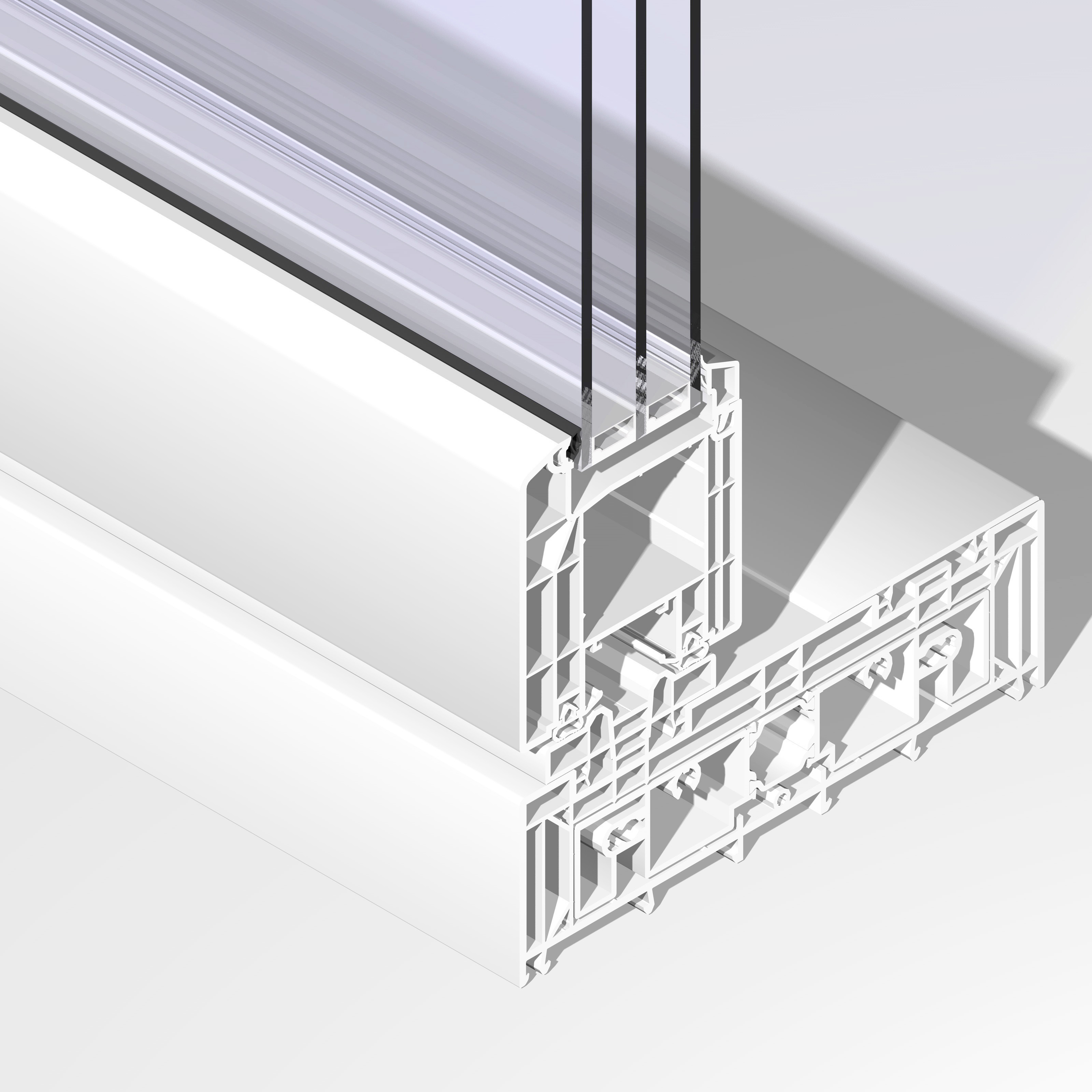

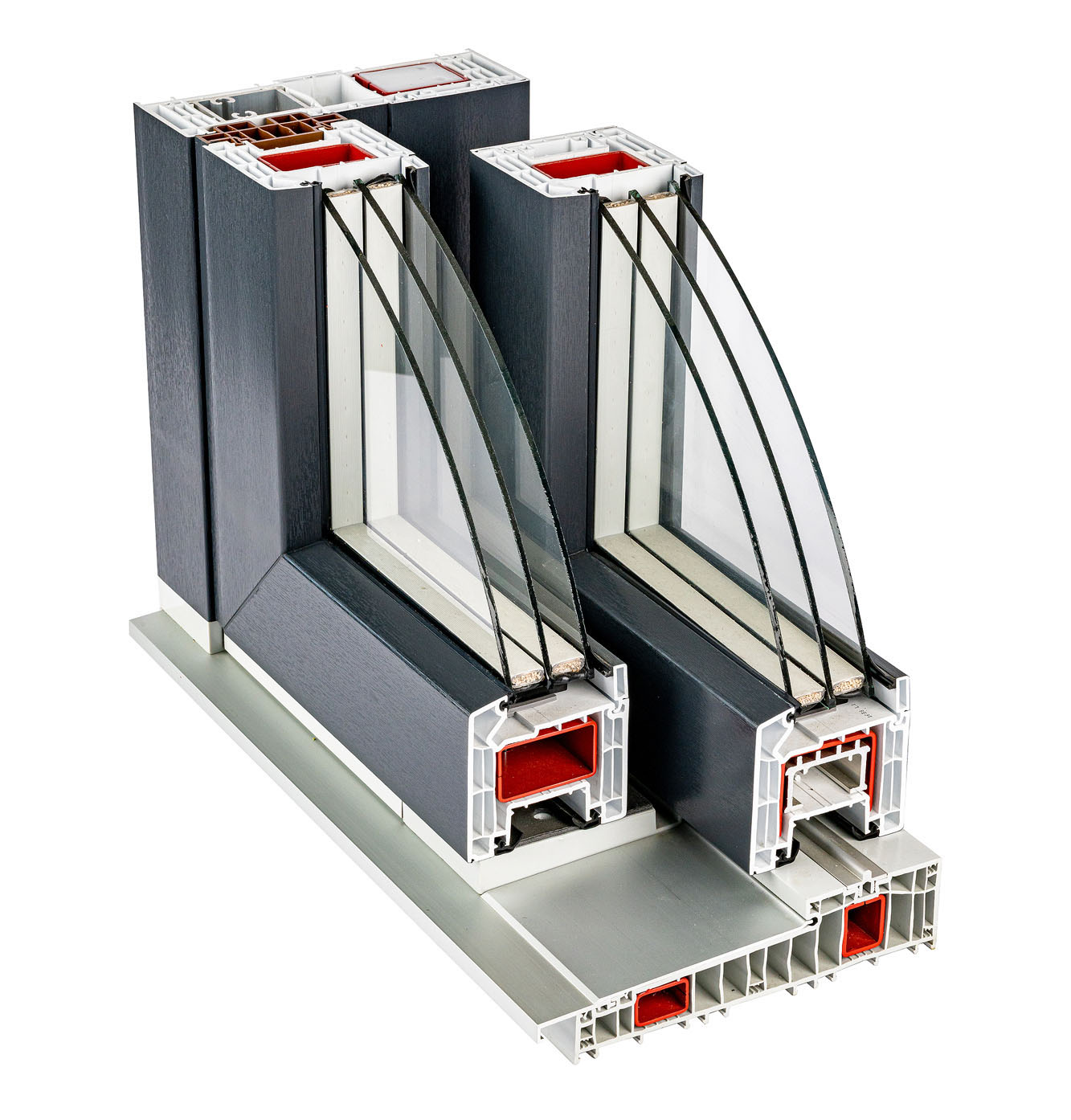

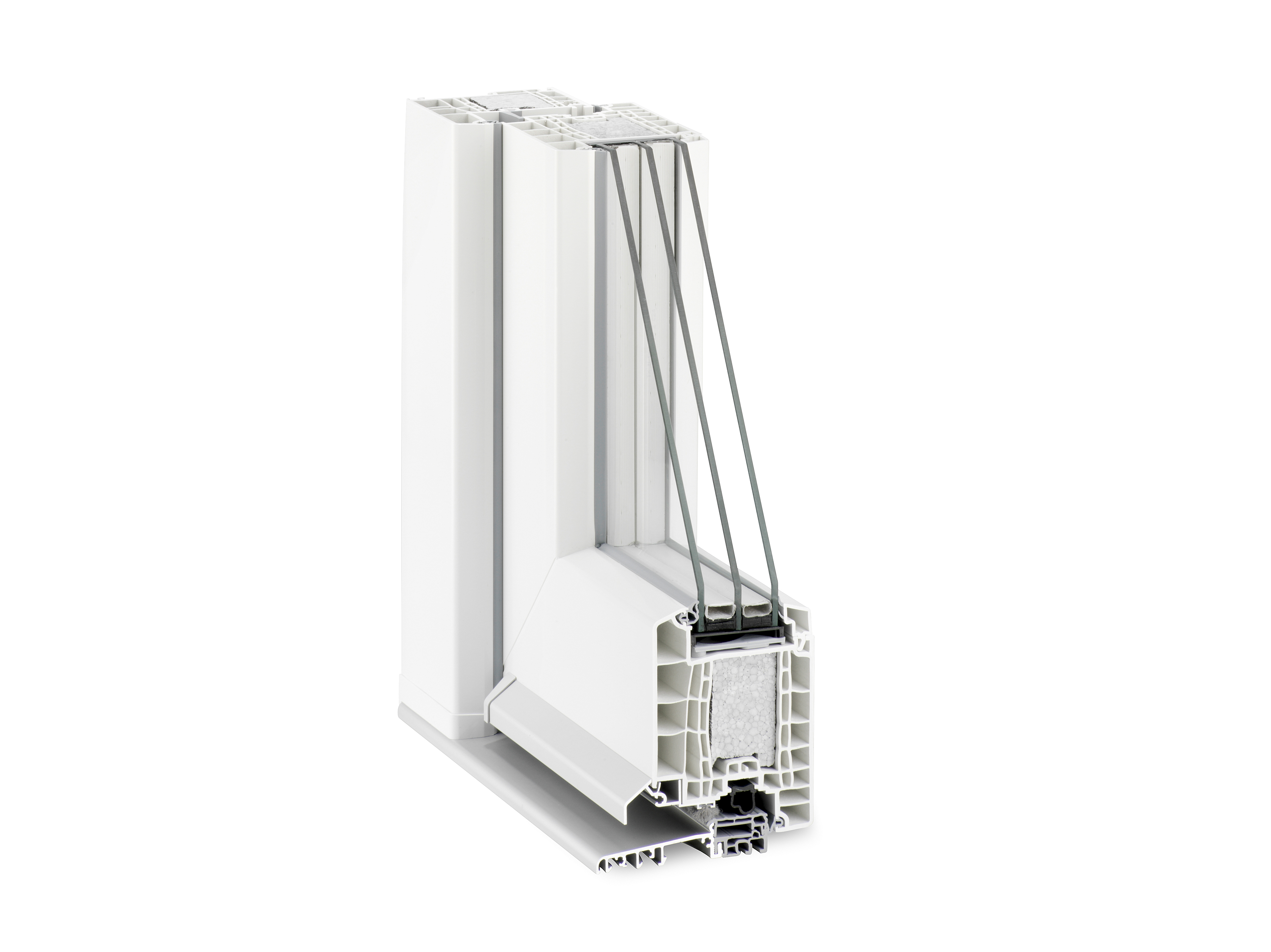

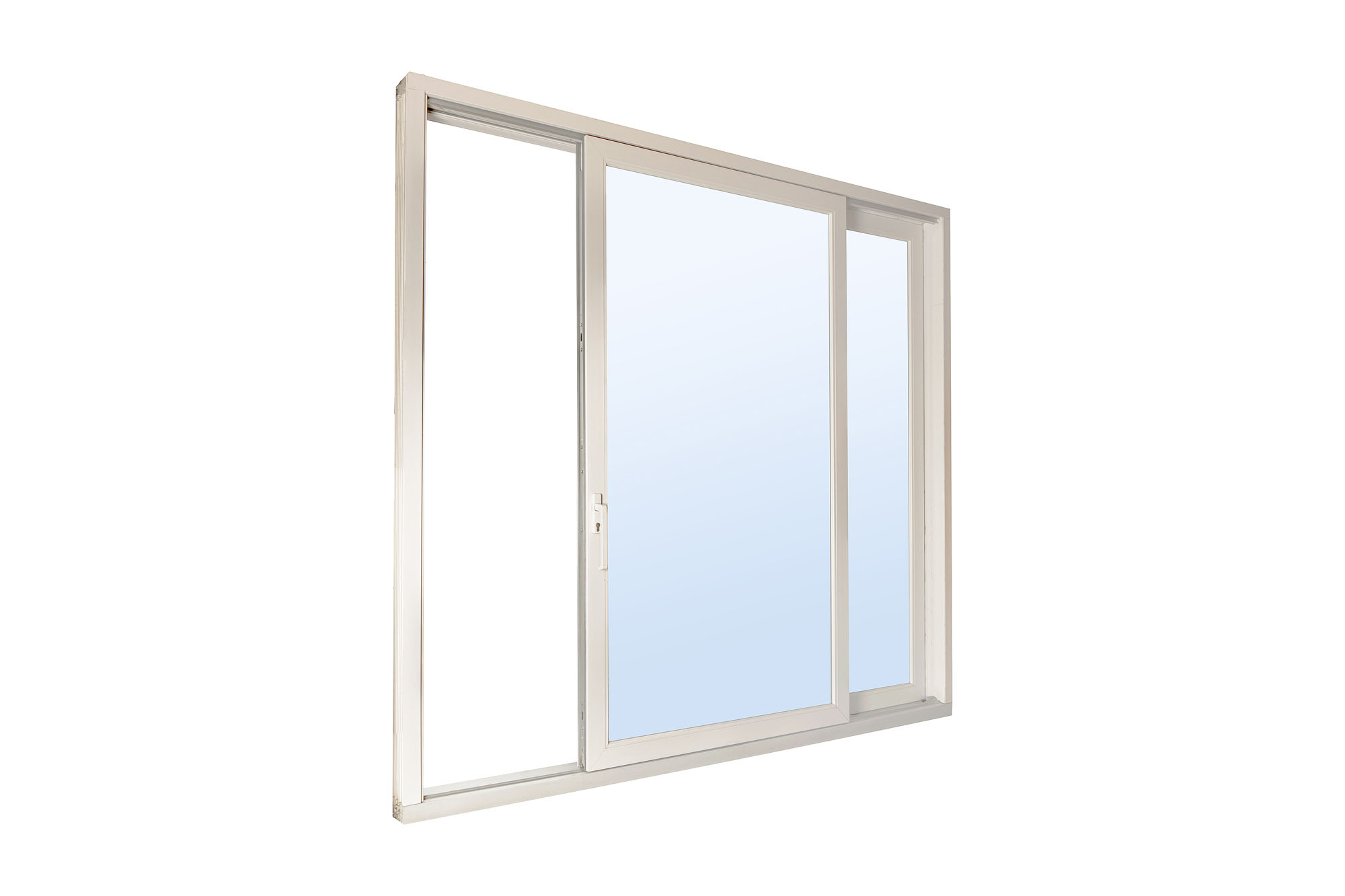

GENEO — Porte coulissante à levage
DÉTAILS TECHNIQUES
- Matériel : RAU-FIPRO et RAU-PVC (ne contiennent ni cadmium ni Pb)
- Matériau du joint : RAU-SR, RAU-PREN (noir, gris)

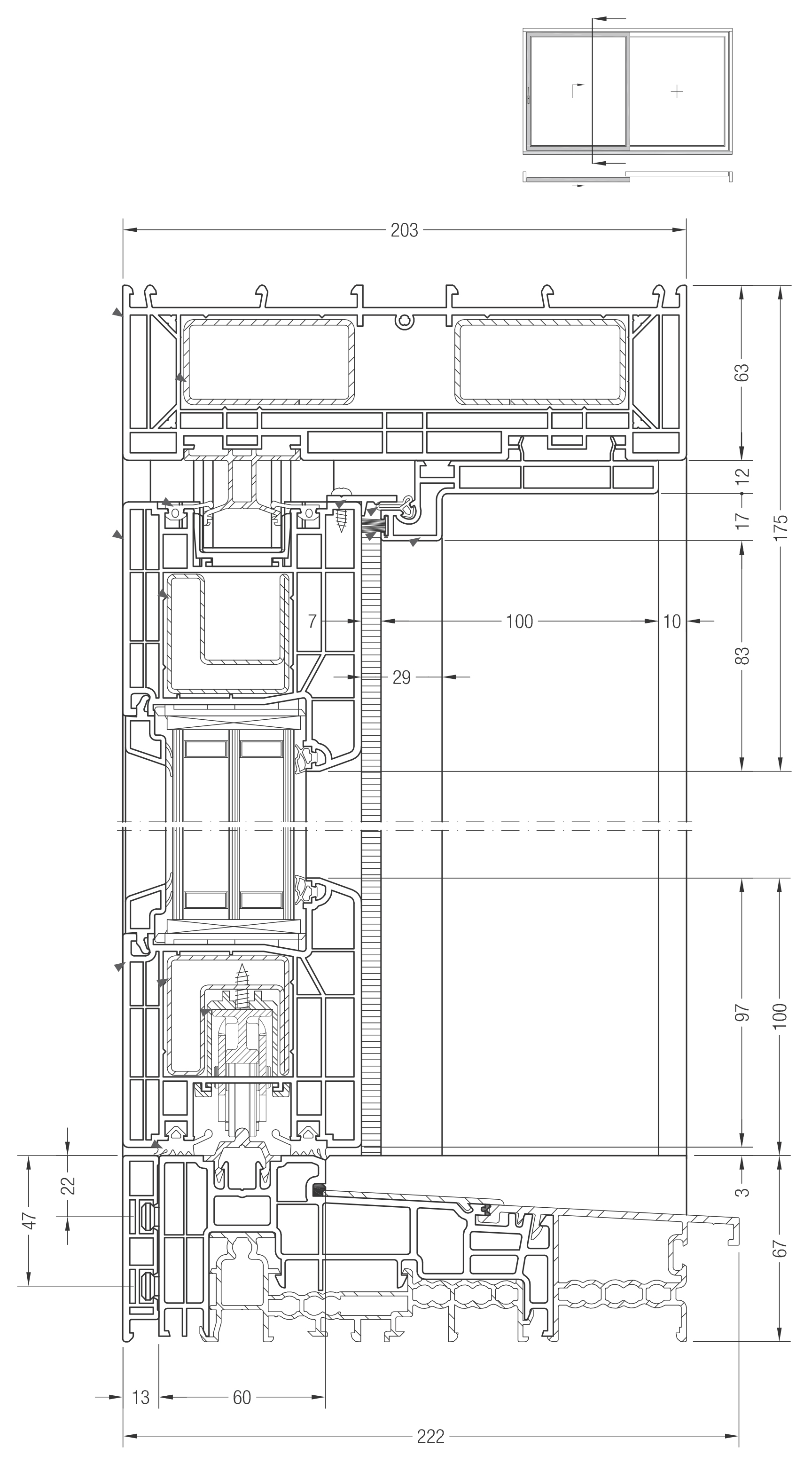

- Profondeur de construction de la branche/jambe : 203 mm / 86 mm
- Épaisseur maximale du verre isolant thermique : 53 mm
- Surface visible du cadre : 63 mm
- Surface visible de la feuille : 97 mm
- Poids maximal des feuilles : 400 kg
- Taille maximale de feuille (LxH) : Blanc - jusqu’à 3000 x 2700 (mm), Couleur - jusqu’à 2600 x 2600 (mm)
- Coefficient de transfert thermique Uf : jusqu’à 1,3 W/m2K
- Résistance au vent : jusqu’à la classe B3 selon la norme DIN EN 12210
- Étanche : jusqu’à la classe 9A selon la norme DIN EN 12208
- Étanchéité au vent : Classe 4 selon le DIN EN 12207
- Fonctionnement permanent : Classe 2 selon DIN EN 12400
- Cours d’isolation phonique : à Rw,P = 42 dB
- Classe de résistance au cambriolage : jusqu’à RC2 selon la norme DIN EN 1627
- Diversité des couleurs : KALEIDO COLOR (film Dekor imitation bois ou simple, revêtement Alu)
Varié et économique
- Ça complète parfaitement le système de fenêtres et portes Geneo
- Longueurs d’éléments jusqu’à 10 m et hauteur de 2,8 m (seuil inclus)
- Production sûre et efficace
- Efficacité énergétique
- Diversité des couleurs à travers REHAU KALEIDO COLOR :
- Bois imitation ou films dekor simples, appliqués sur des profils blancs ou sur un corps de base brun ou caramel (sauf pour le profil de cadre et le profil de fermeture médiane qui sont uniquement en chaux blanche)
- Revêtement, à l’extérieur, avec profils en aluminium
Aperçu

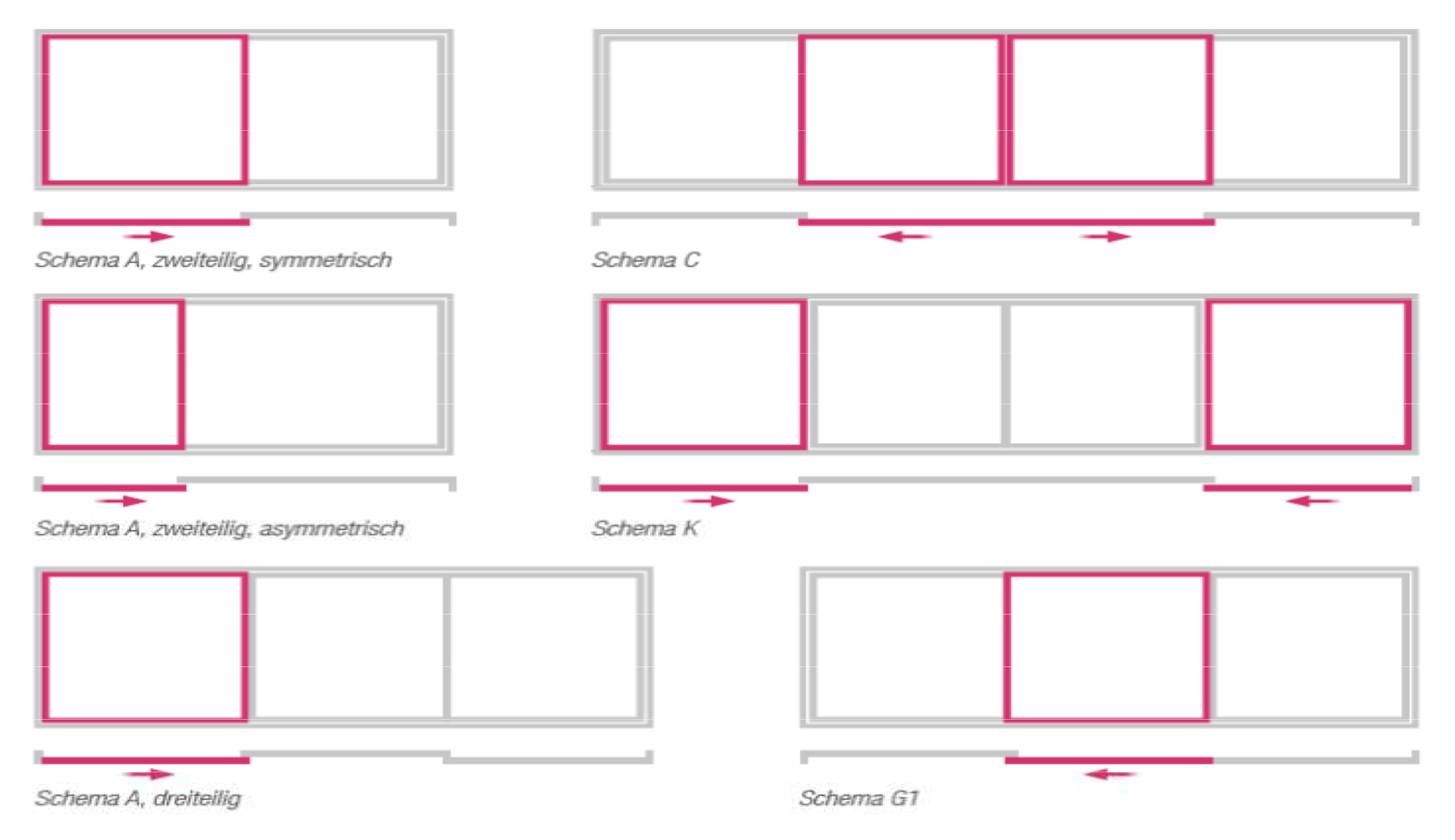

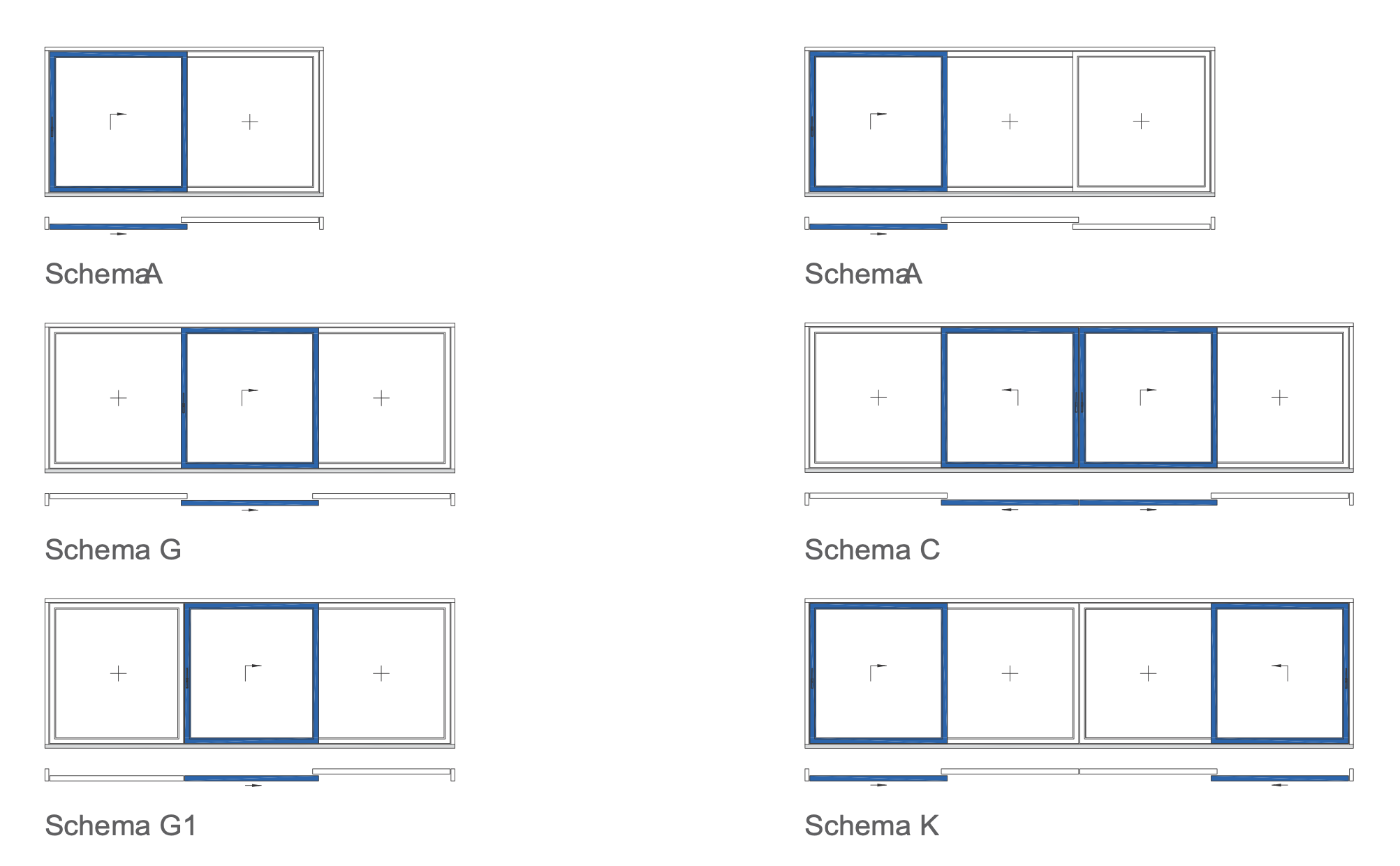

Types d’ouverture

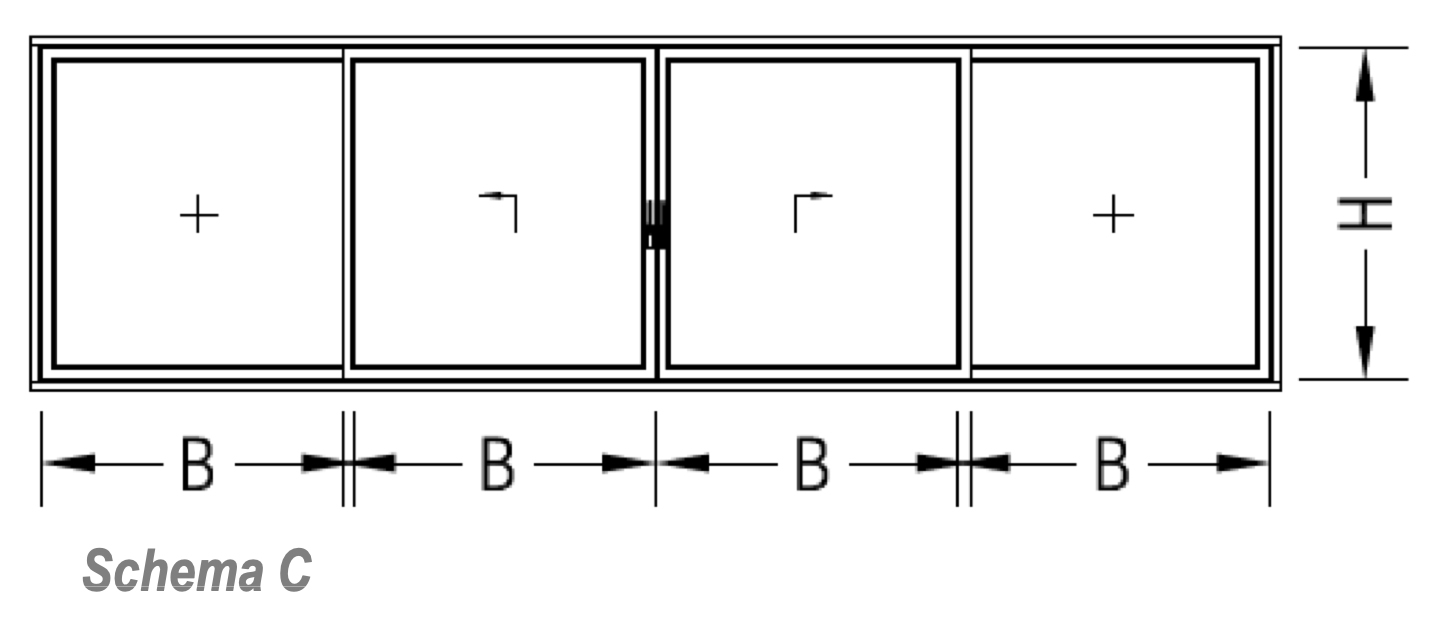

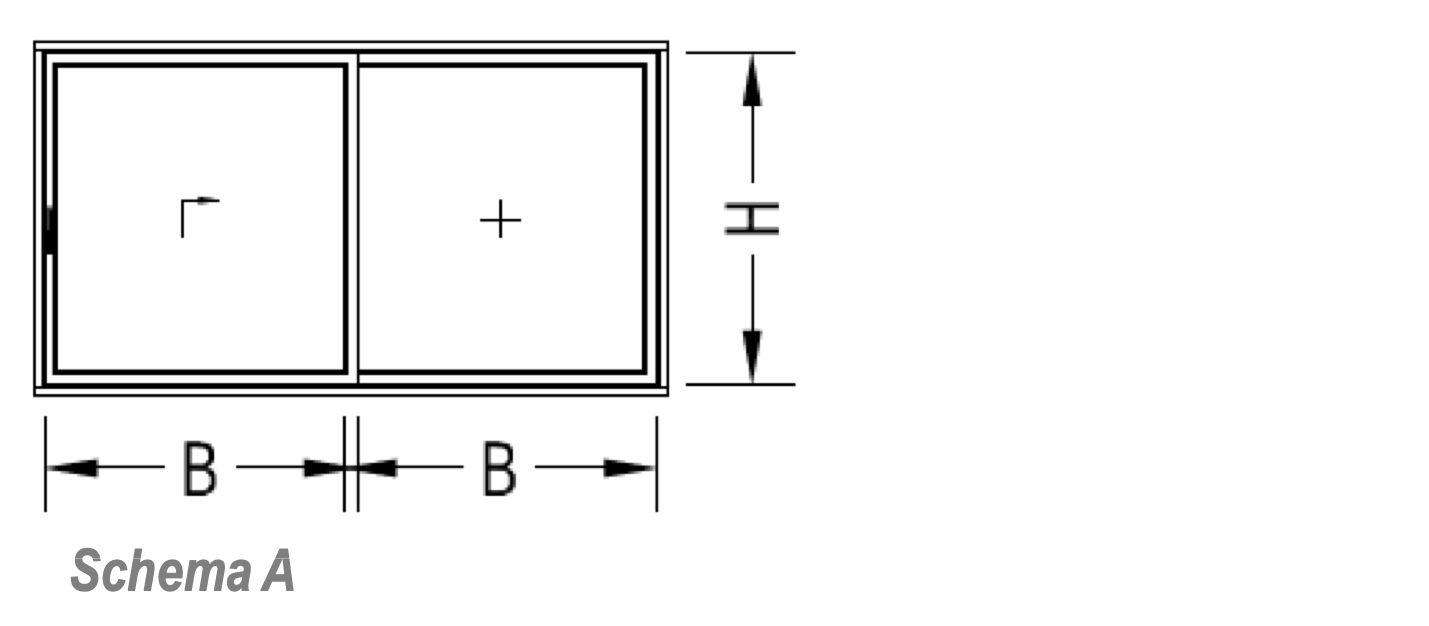

Limite dimensionnelle
Profil blanc :
- Longueur de l’objet : jusqu’à 10 m
- Hauteur des éléments : jusqu’à 2,80* menuiserie
- L(B) x H : jusqu’à 3000 x 2700* mm
Couleur de profil :
- Longueur de l’élément : jusqu’à 6,8 m
- Hauteur de l’élément : jusqu’à 2,70* menuiserie
- L(B) x H : jusqu’à 2600 x 2600* mm

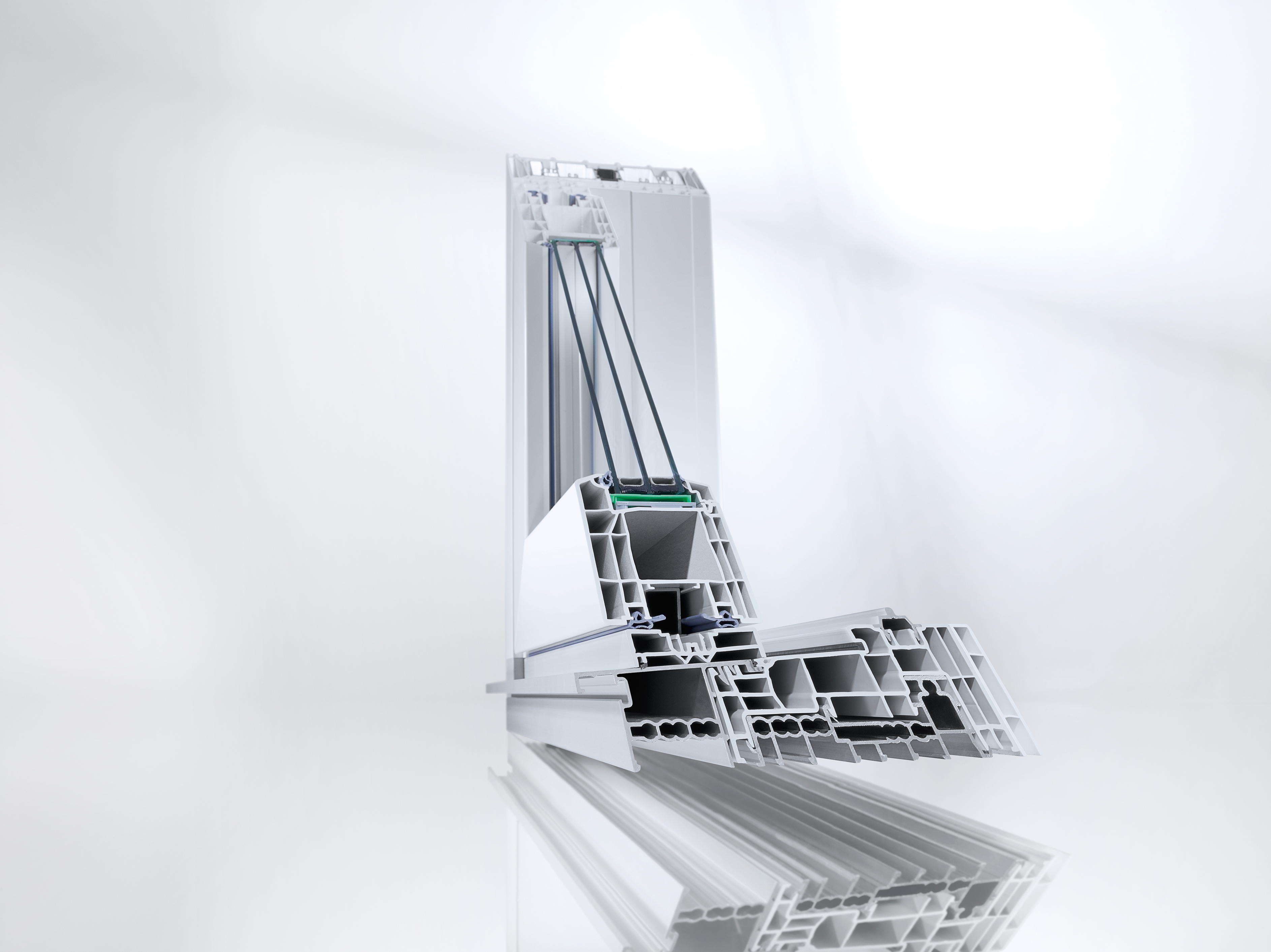

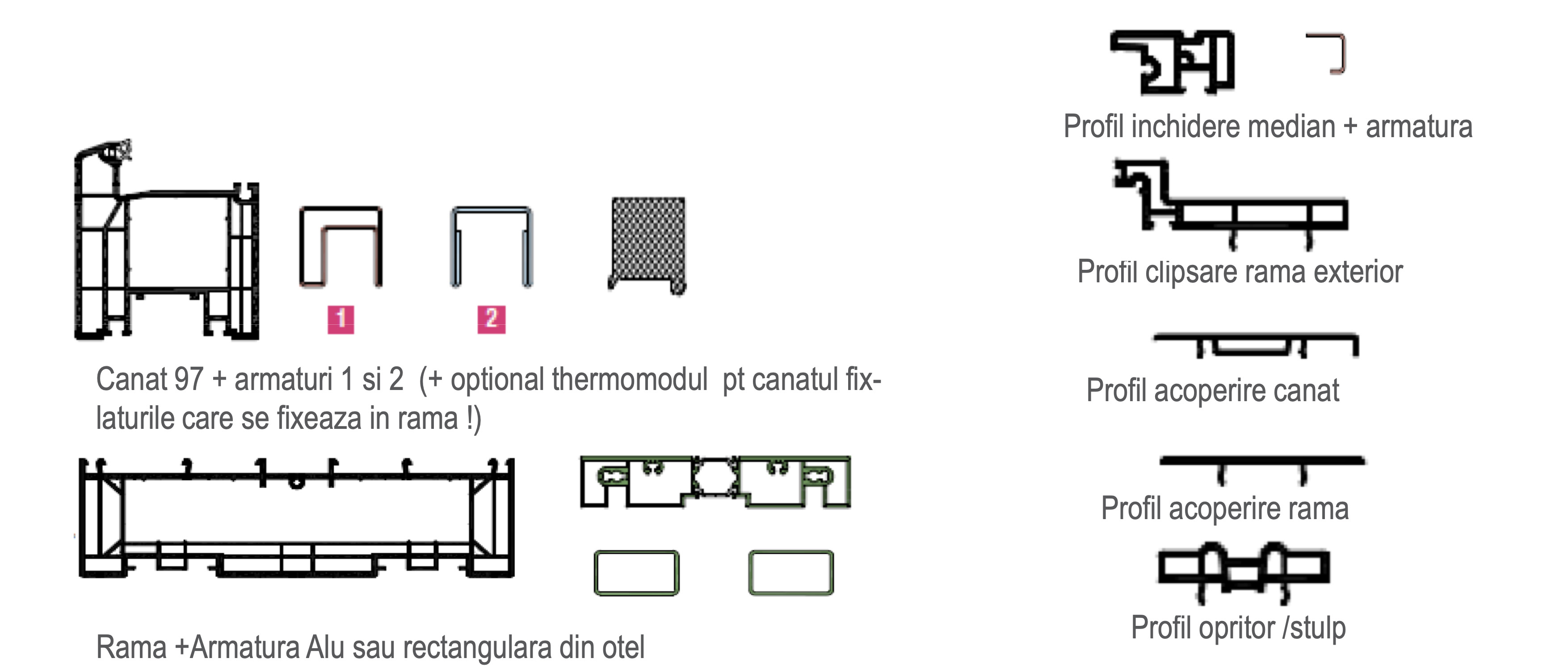

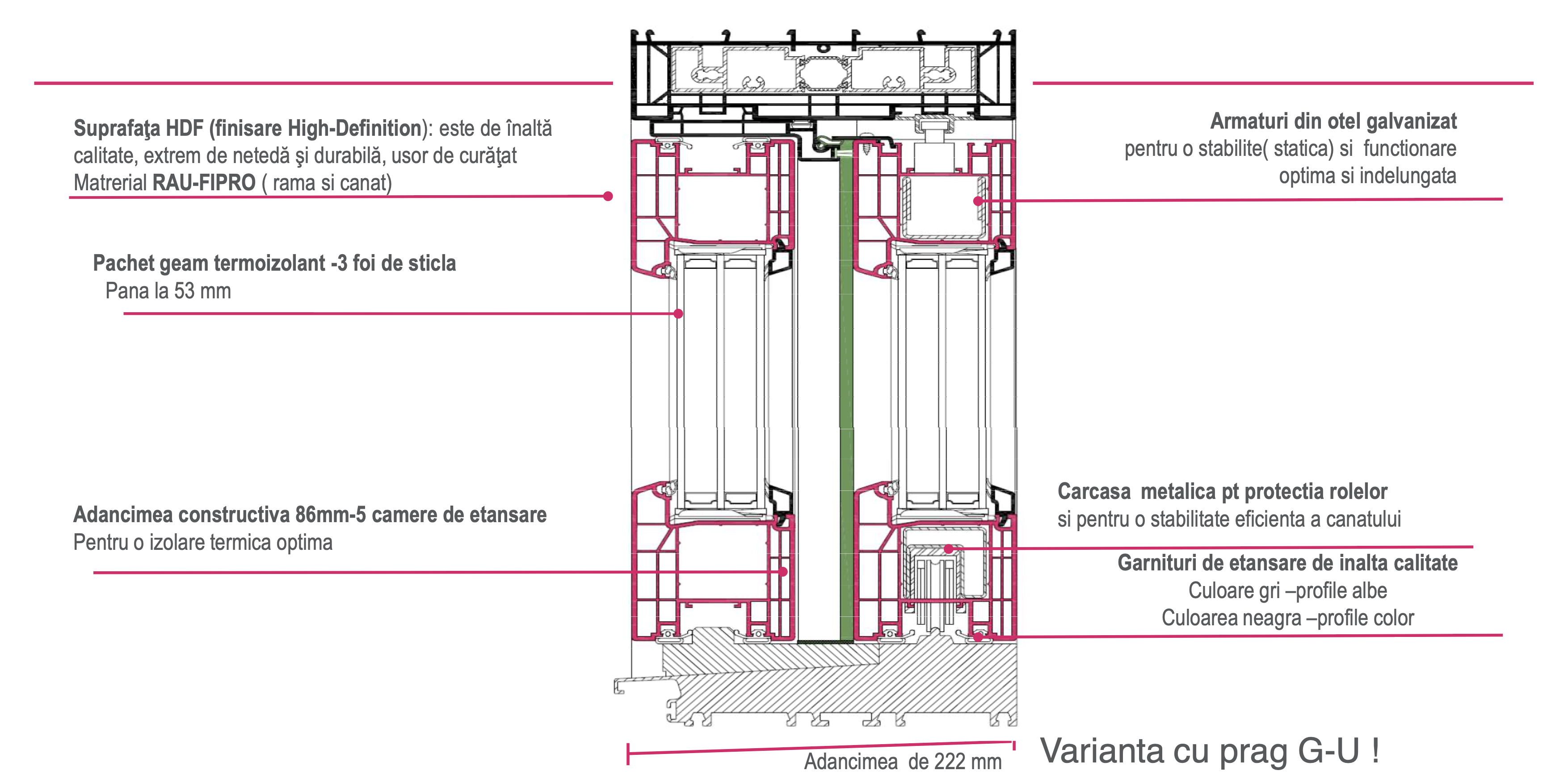

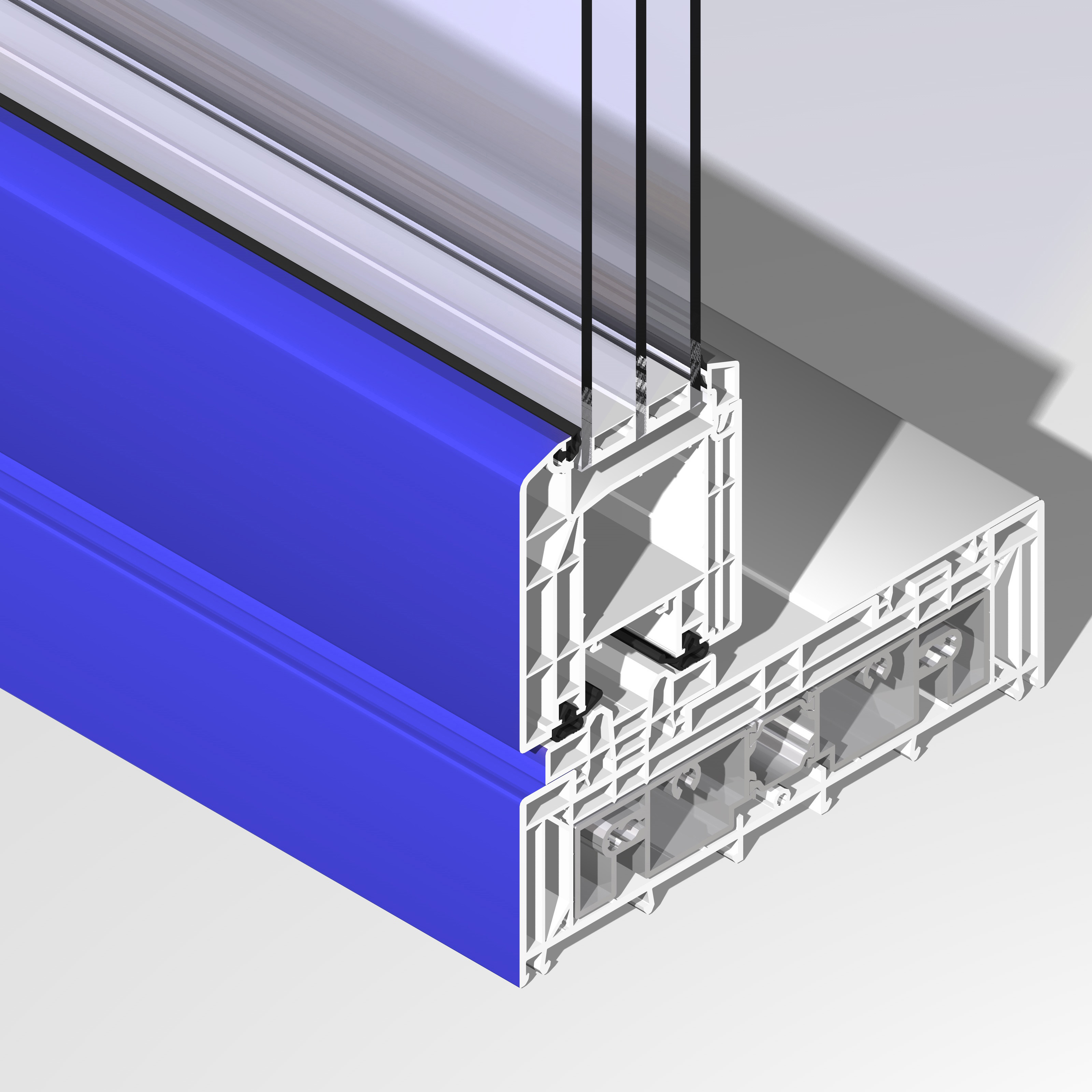

PROFIL PRINCIPAL
PRODUCTION OPTIMISÉE
Les joints continus avec coins vulcanisés protègent contre les courants d’air, la poussière, l’eau et la perte de chaleur.
Le renforcement en aluminium avec barrière thermique, combiné au cadre à plusieurs chambres, garantit des propriétés d’isolation thermique exceptionnelles.

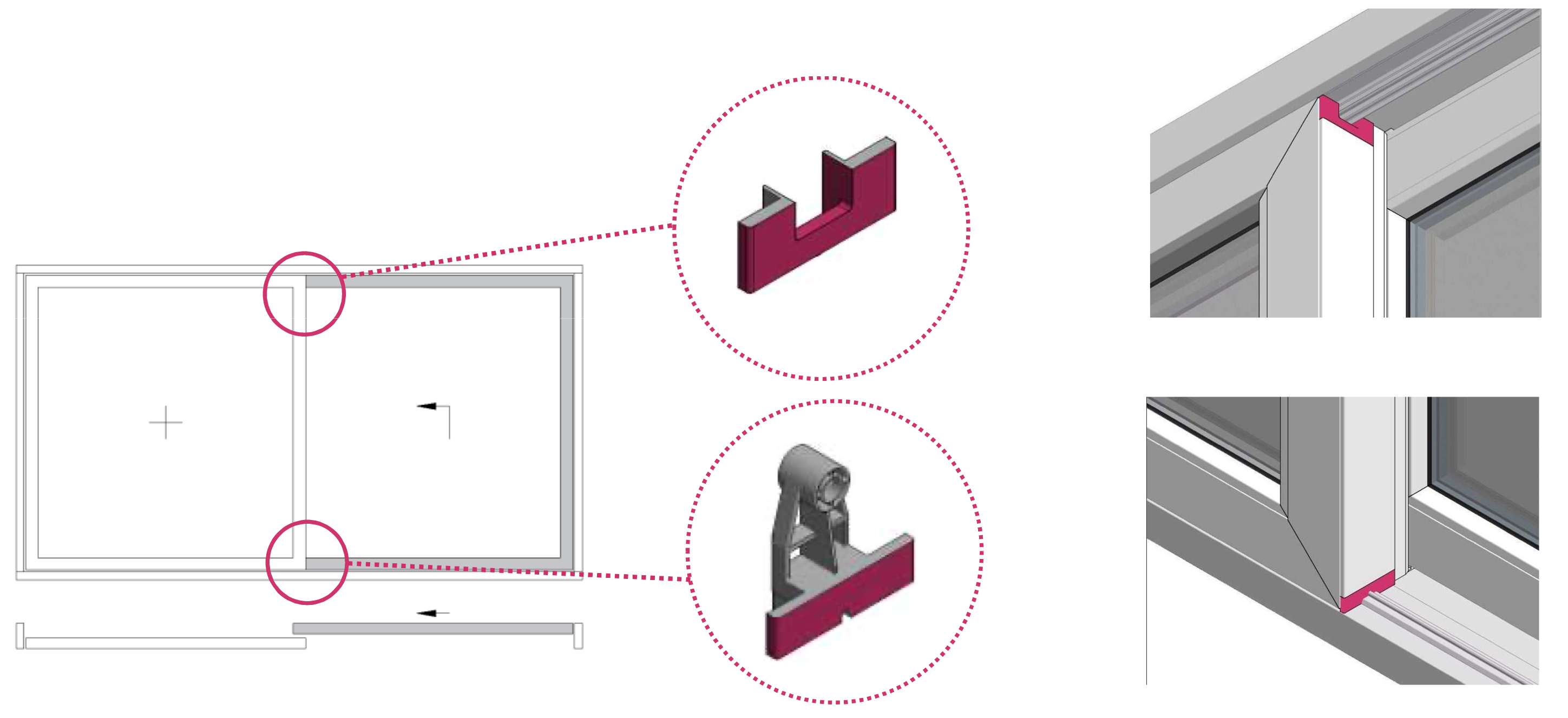

Pas de fraisage supplémentaire - Il y a des capuchons profilés pour le rail supérieur et la piste !
FABRICATION SÉCURISÉE

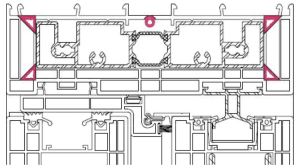

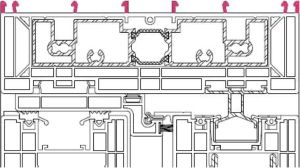

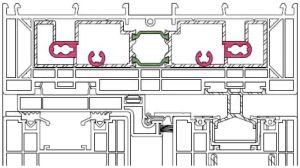

Profil de châssis
Les nervures du cadre permettent également de clipper divers profils auxiliaires de la série 86 mm.
Profil de châssis

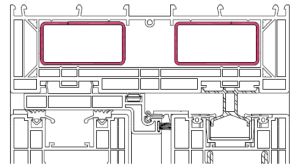

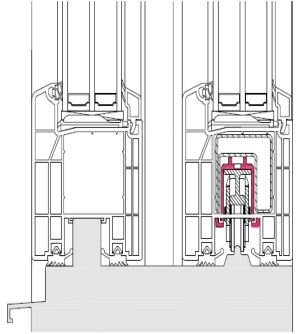

Le renfort en Alu (avec coupure thermique) est muni de rainures intégrées pour le tressage assure une connexion rapide et stable entre les cadres et le seuil en aluminium
Profil de châssis
Le cadre est équipé de canaux supplémentaires au tournevis assurant des connexions sûres et stables entre les cadres et le seuil (version renforcée en acier)
Profil de châssis
Alternativement, le cadre peut également être renforcé avec des renforts en acier.
Profil foliaire

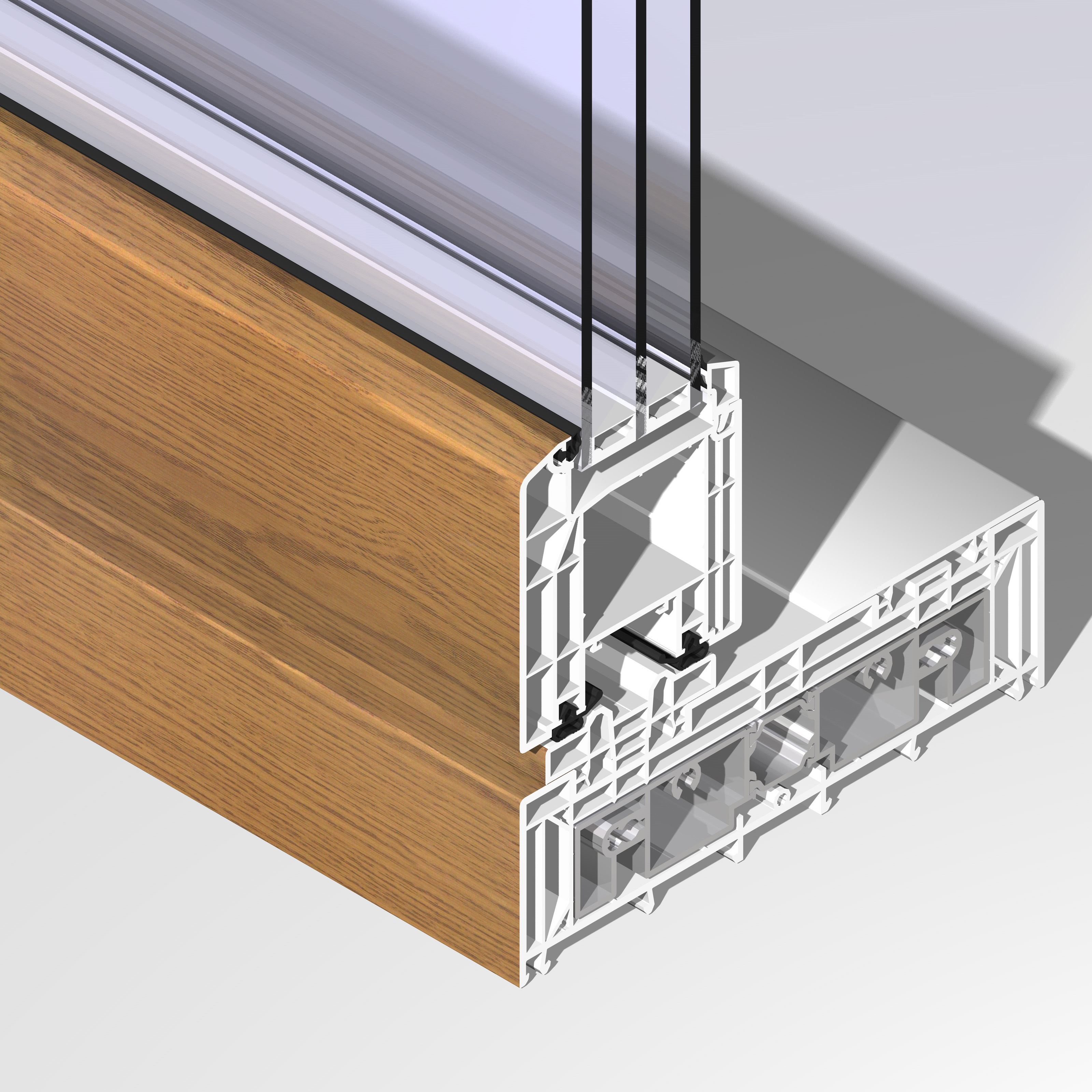

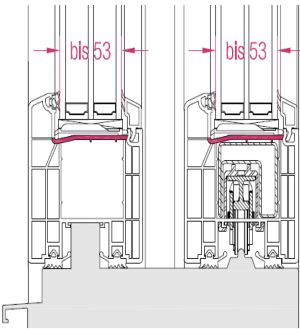

En raison de la profondeur constructive, ainsi que de la façade généreuse, des fenêtres/panneaux d’isolation thermique d’épaisseurs allant jusqu’à 53 mm peuvent être installés
Profil foliaire
Les boîtiers de protection en acier des rouleaux assurent un fonctionnement sûr du mécanisme ainsi qu’une stabilité de la lame grâce au contact direct avec le renfort.
KALEIDO COLOR
- Variété de couleur Rehau
- Boîtier (films décoratifs imitation bois/nature) ou revêtement avec de l’Alu à l’extérieur

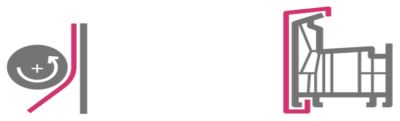

Profils de caserates - Corps de base

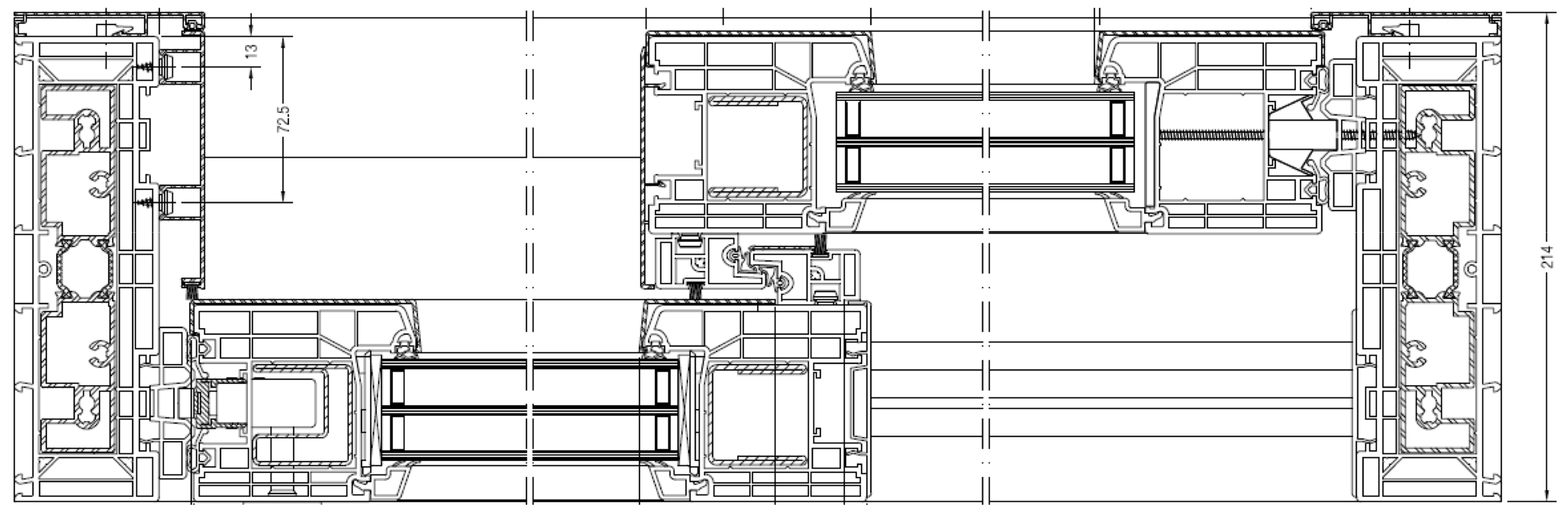

Blindage en aluminium
Gene

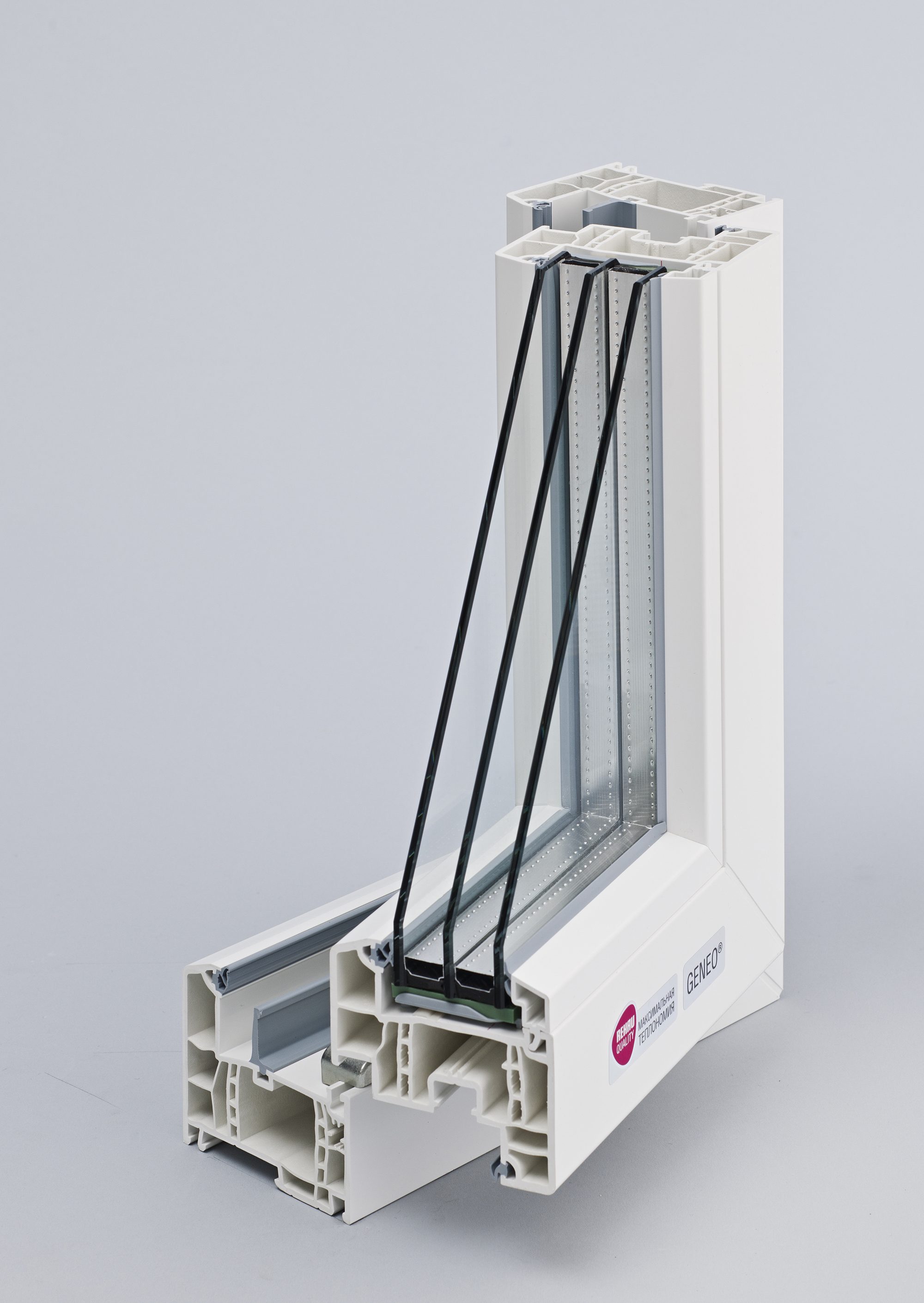

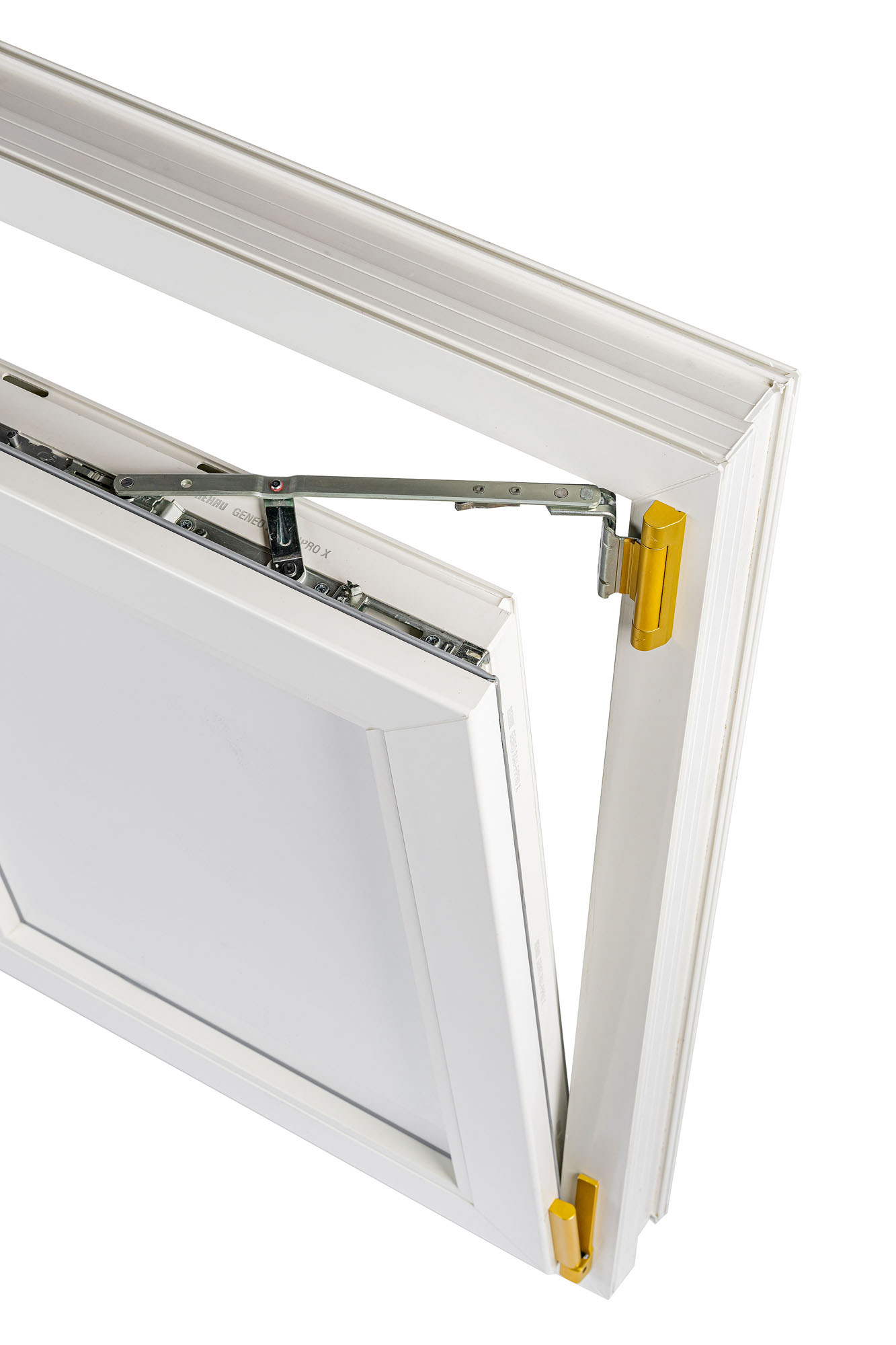

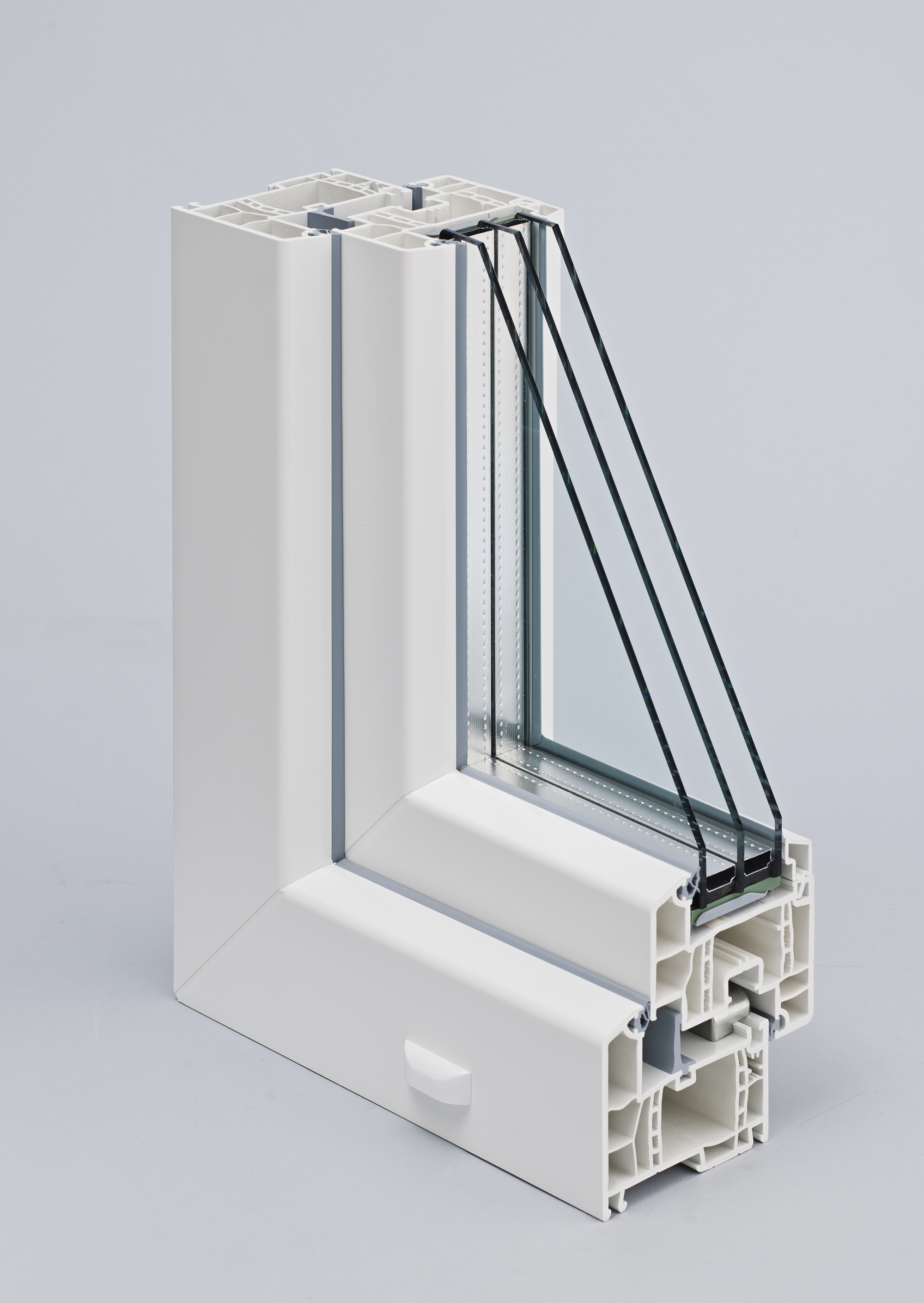

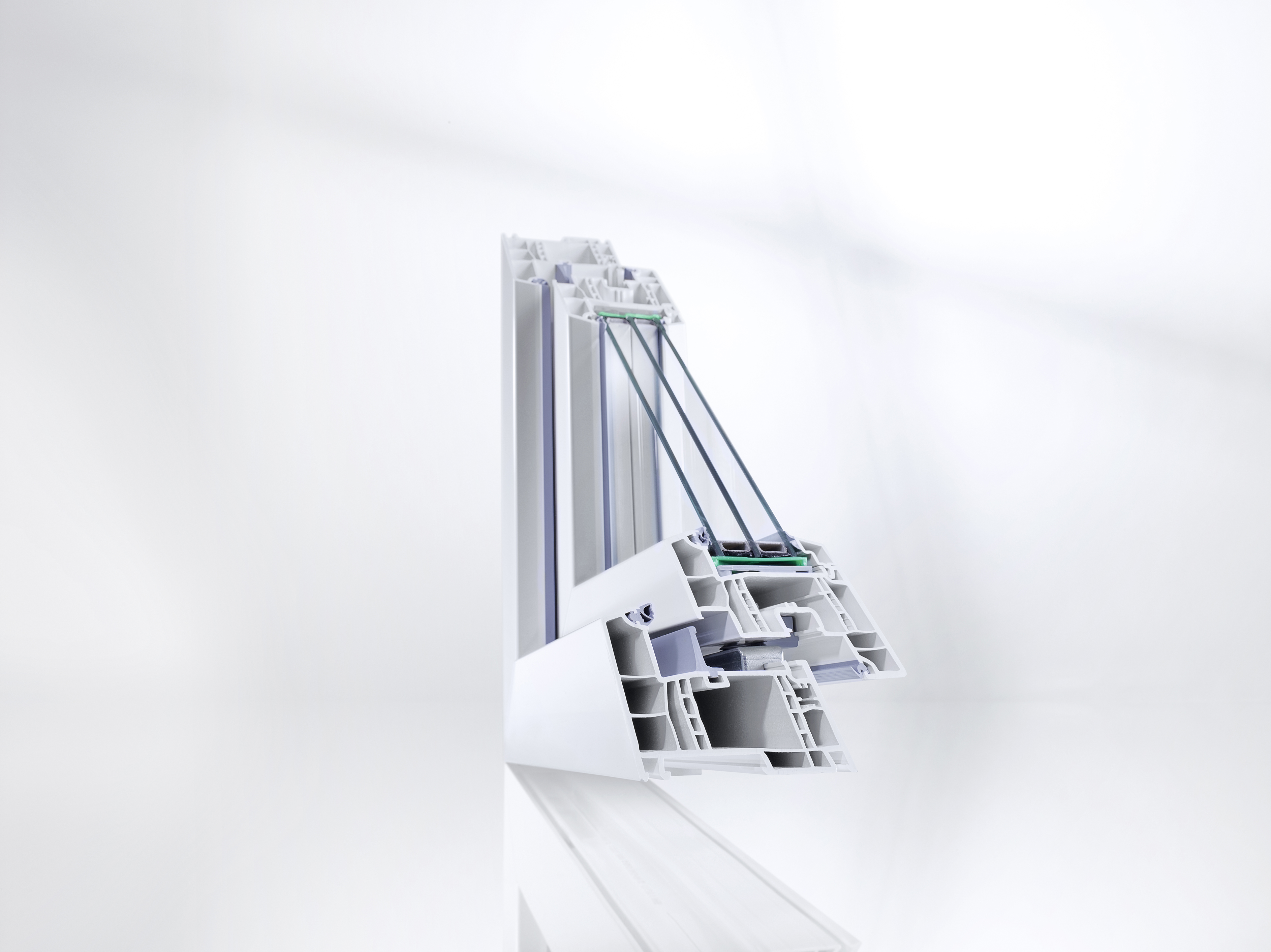

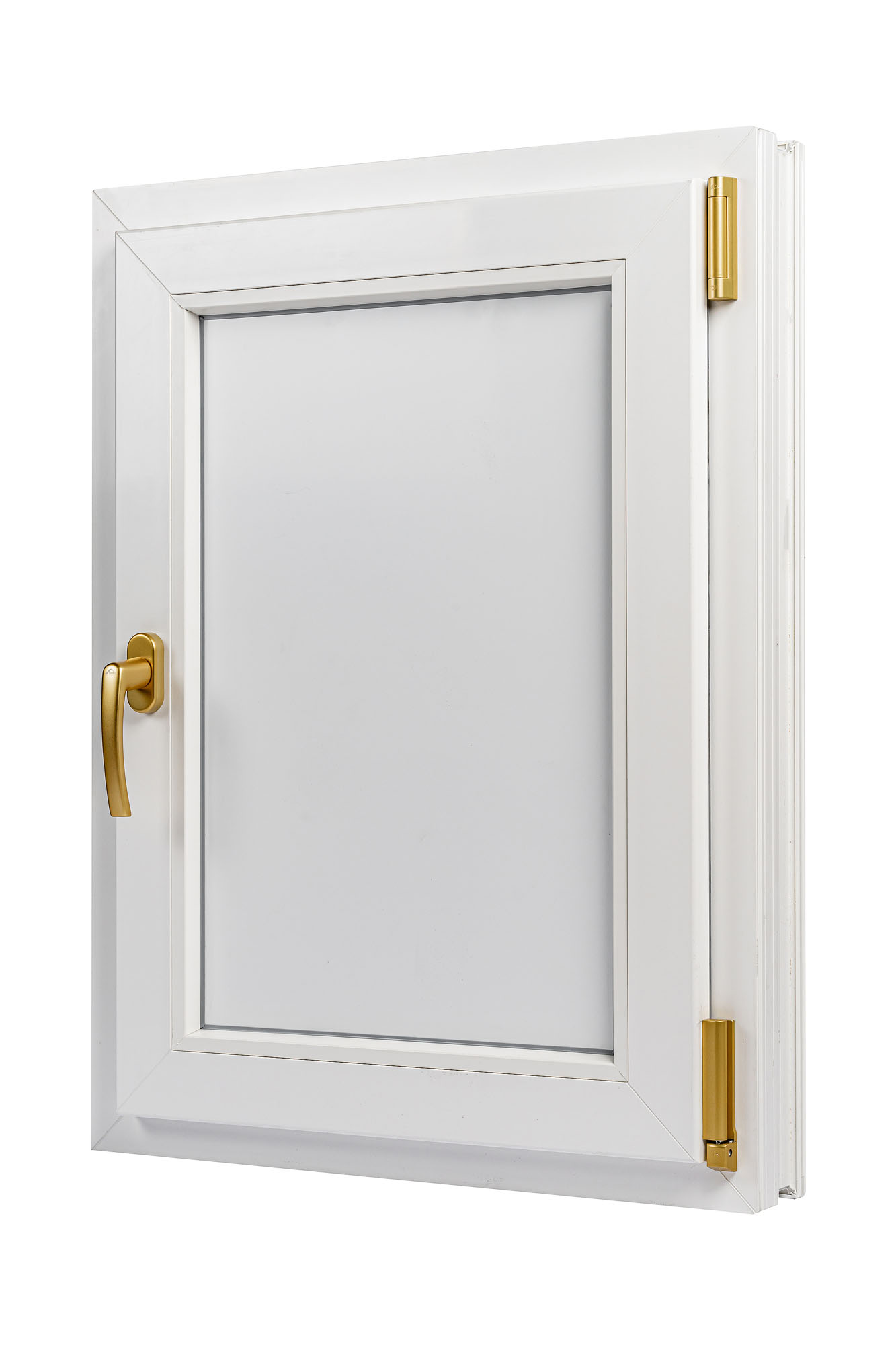

Double vitrage Rehau - GENEO - la meilleure qualité du marché !
GENEO® est, d’un point de vue énergétique, le meilleur système de profilage pour fenêtres de 86 mm de profondeur actuellement disponible sur le marché de la construction. La particularité des systèmes GENEO® réside dans le matériau RAU-FIPRO® de haute technologie. Ce matériau composite en fibre de verre confère à ces doubles vitrages Rehau une stabilité particulière. Avec cette technique, les renforts en acier ne sont plus nécessaires, garantissant une réduction de coût de 90 %. de cette manière, GENEO® garantit les meilleures valeurs d’isolation thermique, éliminant les ponts thermiques causés par l’utilisation de renforts en acier. Même les normes techniques pour la conservation de l’énergie (EnEV) sont établies au-dessus des exigences avec GENEO®. En même temps, le système de fenêtres offre les prérequis pour la conception et le confort, sans nécessiter de solutions de compromis.
SPÉCIFICATIONS TECHNIQUES
- Profondeur de construction : 86 mm / finition moyenne
- Nombre de chambres : 6 pièces
- Isolation thermique : Uf = jusqu’à 0,85 W/m²K
- Économie d’énergie : jusqu’à 76 %*
- Matériel : RAU-FIPRO® composite fibre, recouvert à l’extérieur d’un matériau coextrudé RAU-PVC de qualité pour des surfaces de la plus haute qualité
- Isolation acoustique : sans renfort, jusqu’à RwP = 47 dB (avec verre Rw = 50 dB)
- Protection contre le cambriolage : jusqu’à la classe WK3, jusqu’à la WK2 sans renfort
- Perméabilité à l’air : 4 (EN 12207)
- Étanche : 9A (EN 12208)
*Valeurs de calcul : Réduction des pertes d’énergie par fenêtres en remplaçant les anciennes fenêtres en bois / PVC des années 80 (Uf = 1,9, Ug = 3,0) par des fenêtres à double vitrage REHAU GENEO (Uf = 0,86, Ug = 0,5, taille de fenêtre 123x148 cm)
AVANTAGES
- Double vitrage avec un Système de profil de fenêtre entièrement renforcé sans renfort supplémentaire en acier
- Stabilité exceptionnelle grâce au matériau RAU-FIPRO® de haute technologie, à la construction avancée du profil et au système de raidissement intégré (IVS)
- Largeur visible à l’extérieur de 115 mm pour un Luminosité optimale
- Stocks et production optimisés en raison du renforcement complet des profils
- Manipulation et assemblage faciles, en raison de l’avantage d’un poids faible pouvant atteindre 40 % par rapport aux systèmes à profil courants
- Caméras fonctionnelles pour optimiser les propriétés d’isolation thermique du profil en utilisant des thermomodules
- Une grande profondeur de plaque de 66 mm permet le montage de Verre isolant triple (3 feuilles de verre)
- Faible pression d’arrêt, ce qui permet une ouverture et une fermeture nettement plus faciles grâce à la géométrie innovante du joint
- HDF Surface (Finition haute définition) : il est de haute qualité, extrêmement lisse et durable, facile à nettoyer
- Écologique, étant recyclable
- Efficacité énergétique perfectionnée avec Family-Geneo (fenêtres, portes d’entrée, portes coulissantes avec rehaussement élevé) pour une isolation optimale en construction
CONCEPTION
- Multiples possibilités architecturales grâce à la réalisation de formes individuelles, par exemple des fenêtres rondes, irrégulières, ainsi que des fenêtres en pente ou en pente, qui peuvent être réalisées pour la première fois avec un renforcement complet
- Multiples possibilités de conception grâce à la coloration avec des feuilles décoratives, à la peinture ou au revêtement avec des capuchons en aluminium
- Joints gris pour les profils blancs et noir pour le double vitrage coloré
- Inclinaisons de 20° et rayons extérieurs de 5 mm pour une optique élégante
- Options de conception supplémentaires : Feuille à conception polygonale
ACCESSOIRES DOUBLE VITRAGE REHAU GENEO
Les articles auxiliaires suivants et les produits supplémentaires sont disponibles pour le double vitrage REHAU GENEO®:
- La solution pour les coins non condensants:
Empêche efficacement la formation de moisissure et de condensation (DIN 4108-2). Solution pour les coins à angle de 90⁰ et les angles à angles intérieurs variables entre 90⁰ et 180⁰

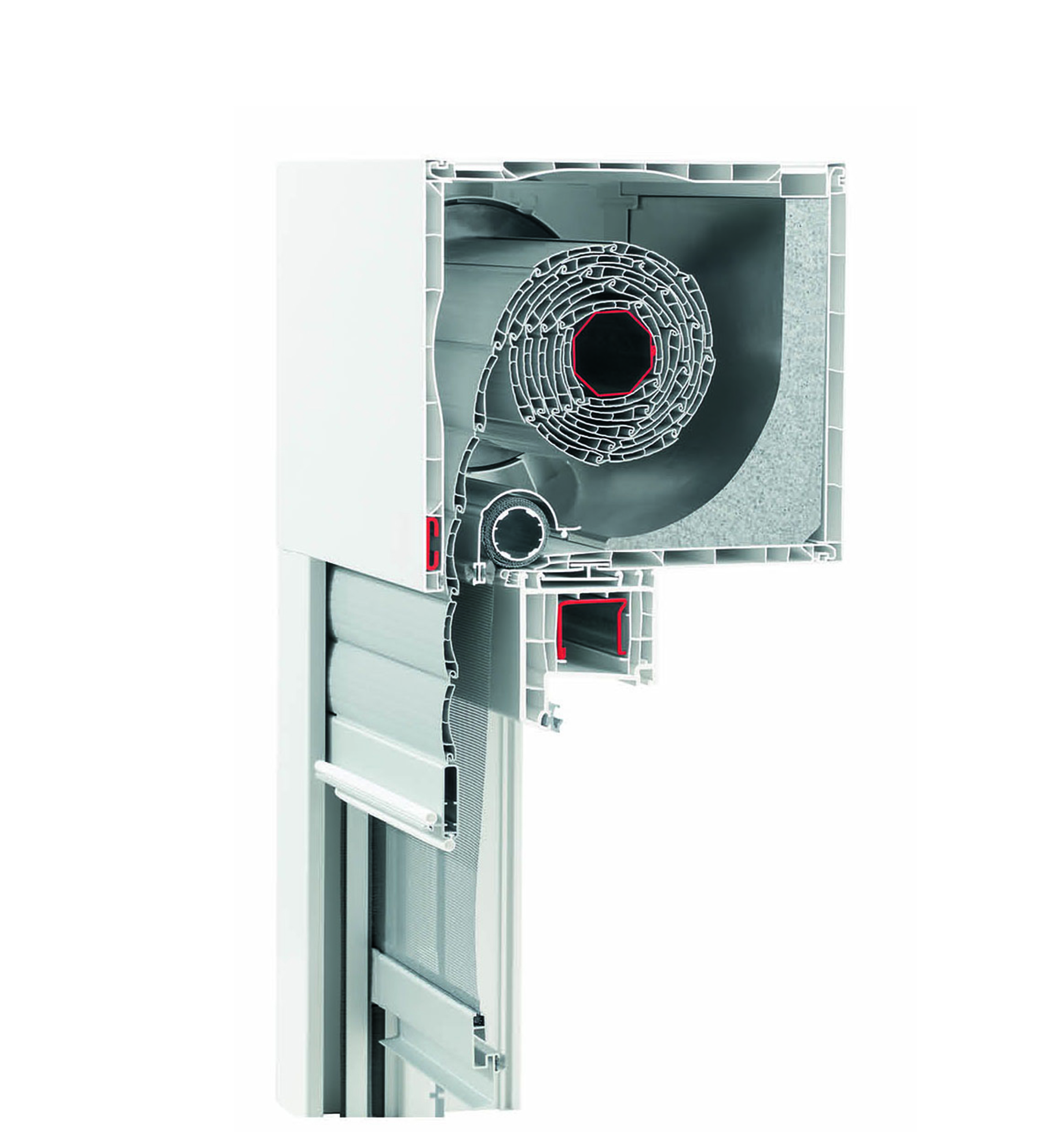

- REHAU Comfort-Design Plus:
Le système de profil de volets roulants offre une protection efficace contre la lumière et les regards indiscrets. En option, il est également disponible avec un rouleau en grille anti-insectes
FEUILLES DÉCORATIVES
Cliquez ici pour télécharger le PDF - Palette de couleurs double vitrage Rehau
Nos films décoratifs sont de la plus haute qualité :
- Étanche aux intempéries
- Résistantes aux influences environnementales
- Facile à nettoyer
- Lightfast

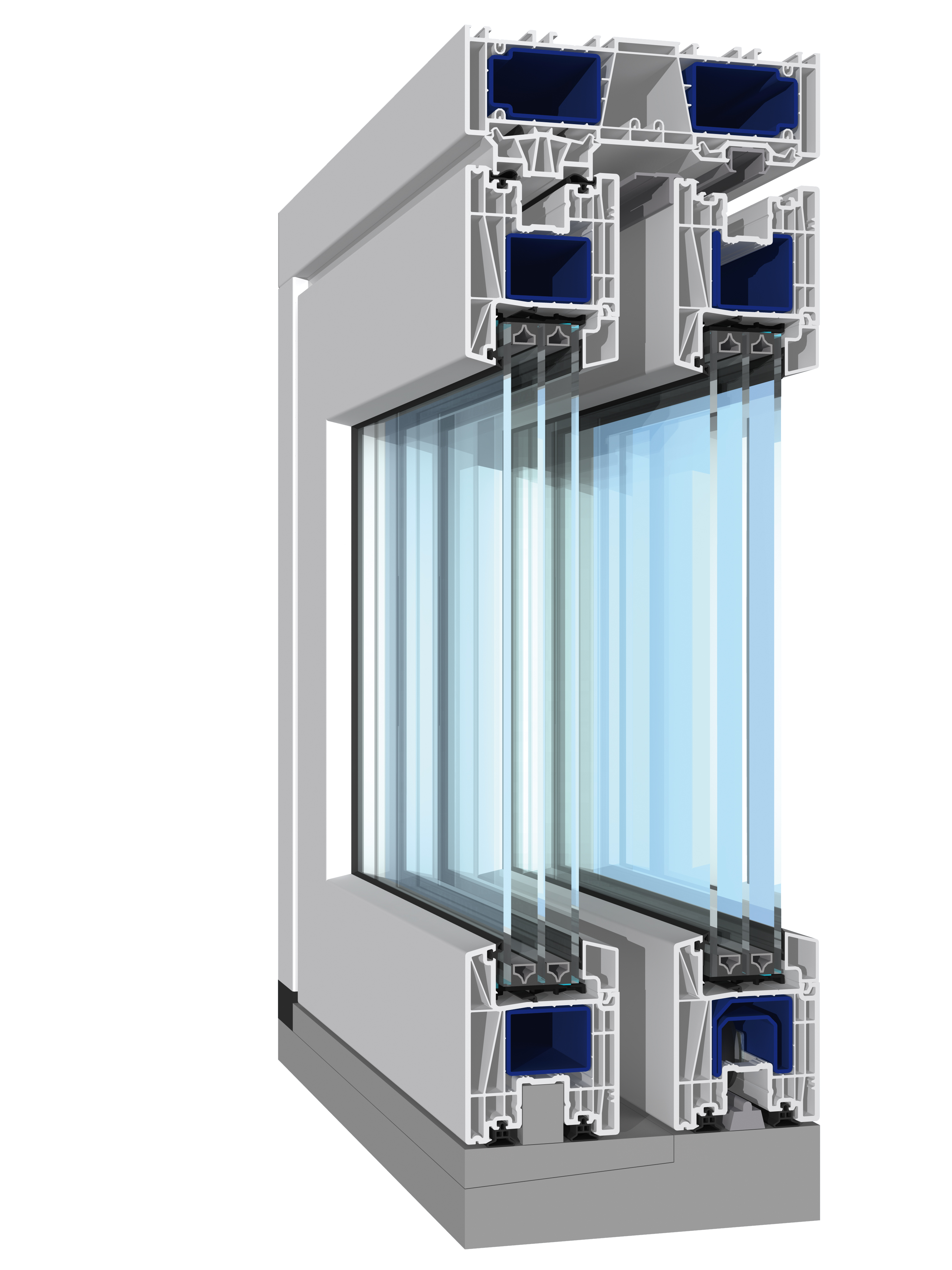

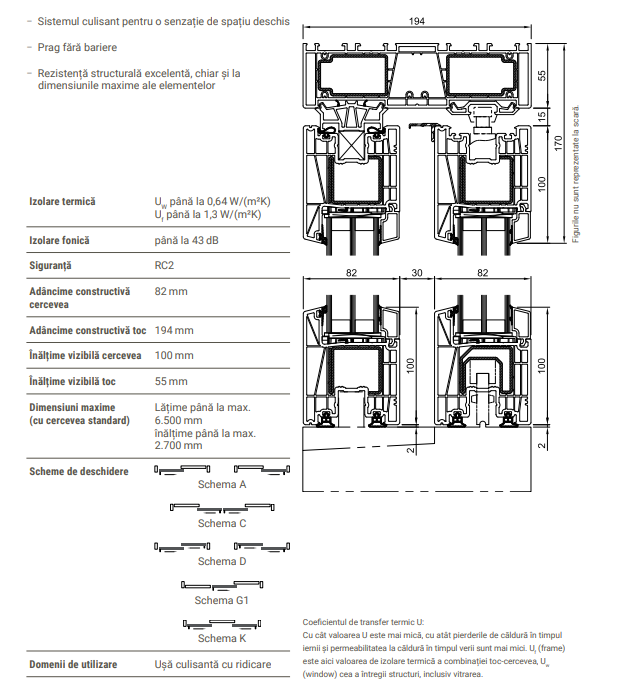

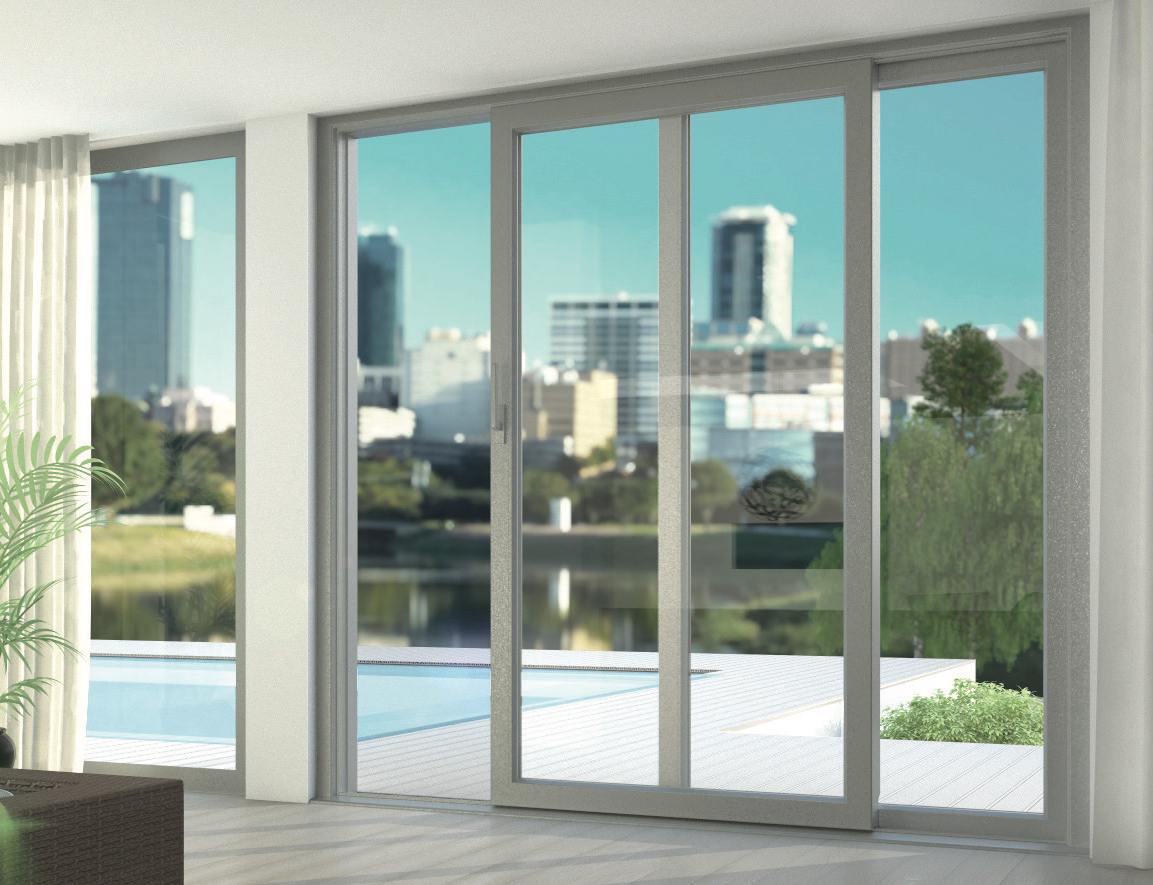

Salamander evolutionDrive HST

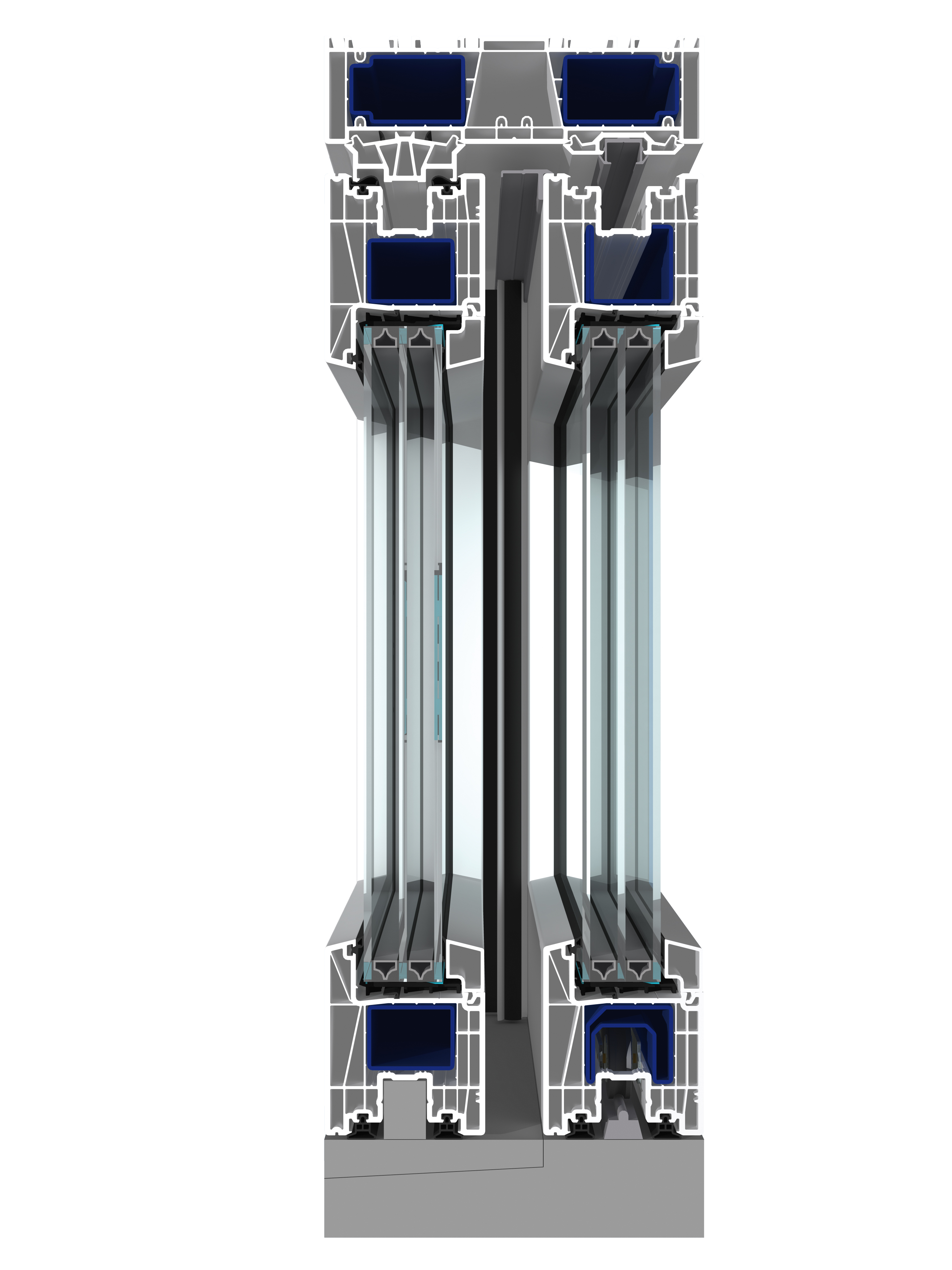

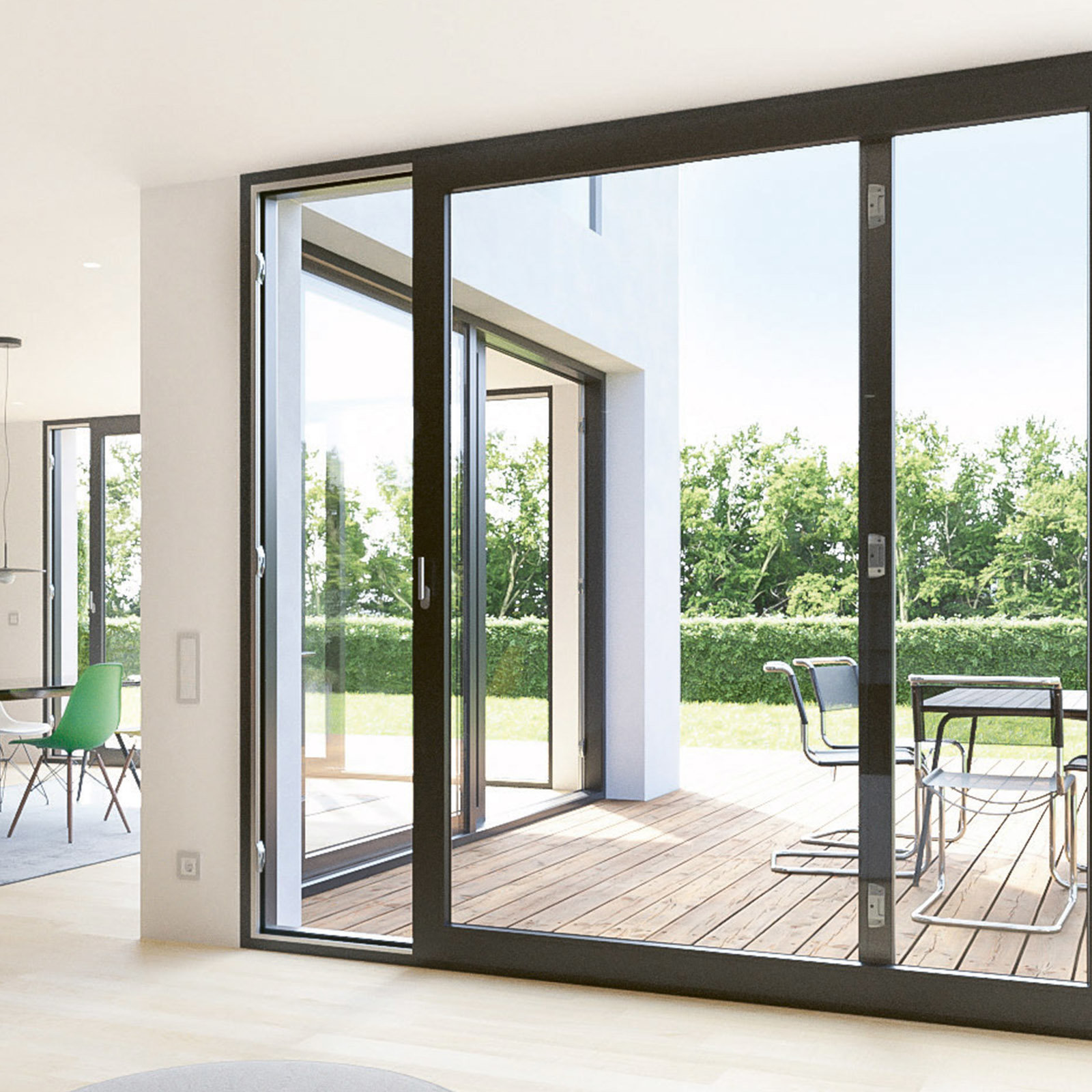

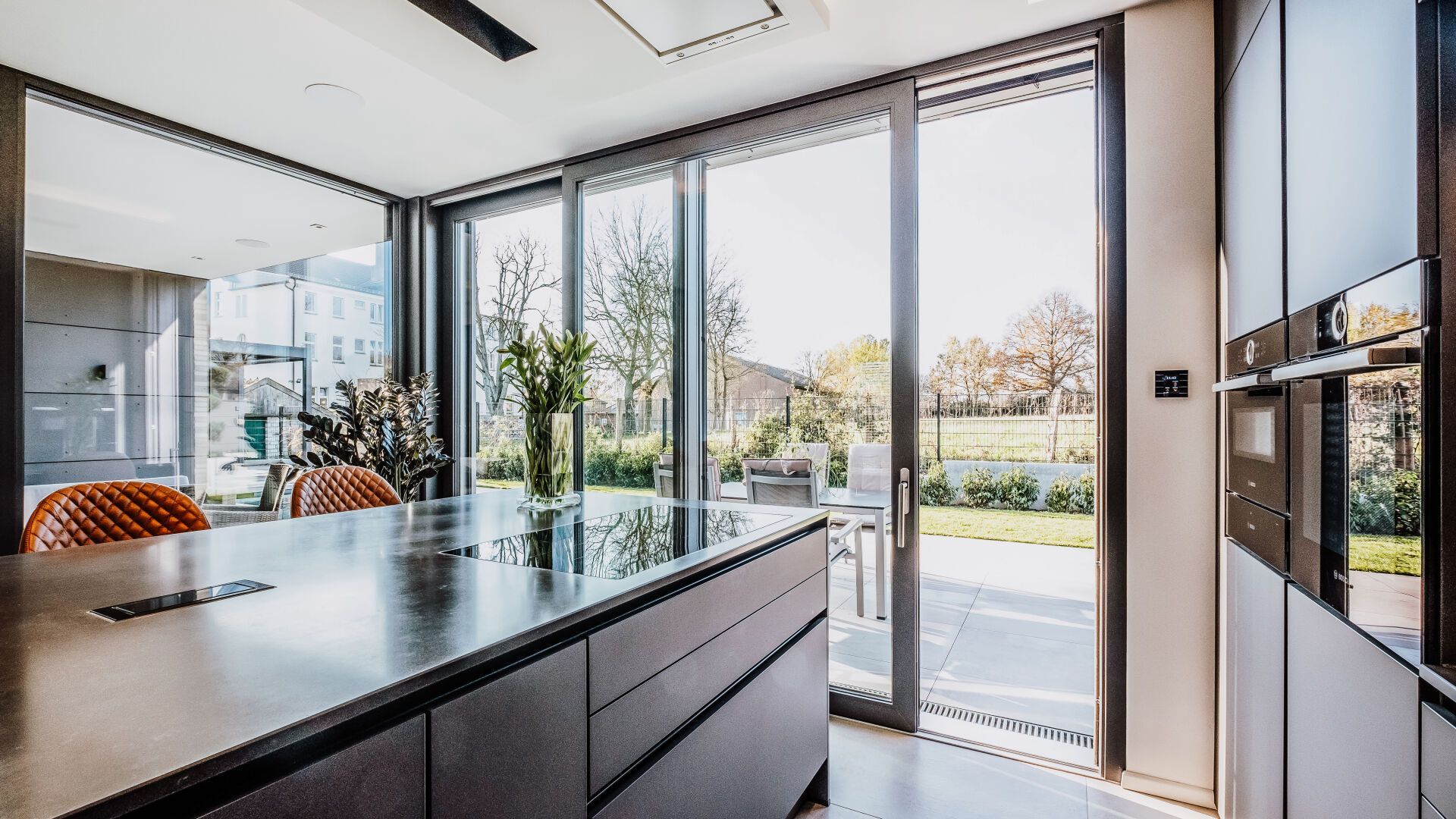

Grâce aux éléments vitrés de taille généreuse, la lumière pénètre dans votre maison, ainsi que par la porte coulissante evolutionDrive avec ascenseur, qui donne vie aux espaces intérieurs. La structure de la porte assure une stabilité optimale, permettant de généreuses surfaces vitrées et de grands éléments d’ouvrir selon différents schémas de fonctionnement. L’isolation thermique efficace de cette solution système est due à un plan d’étanchéité optimisé, notamment dans la partie centrale, afin que le froid reste là où il doit être.
